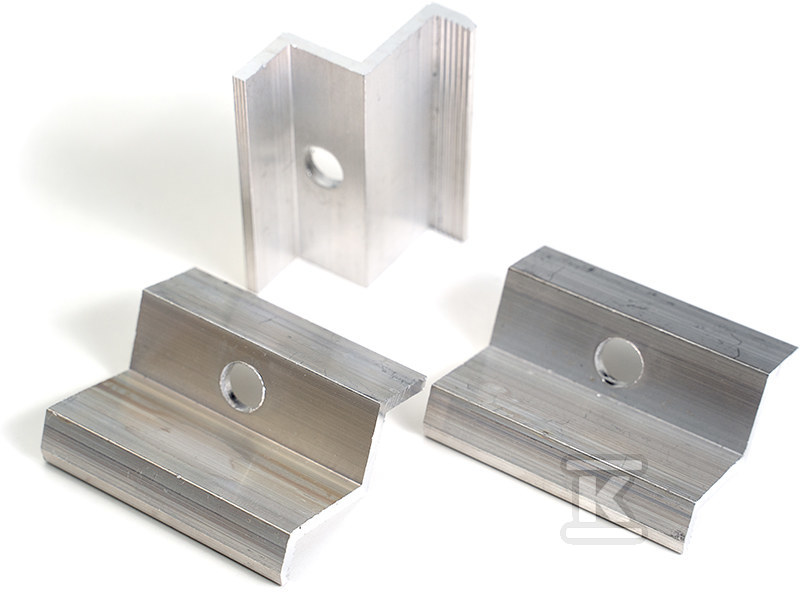

Klema końcowa Z35 10Z35

Kompaktowy zacisk końcowy do montażu paneli fotowoltaicznych o ramie 35 mm

Aluminiowa klema końcowa w srebrnym wykończeniu przeznaczona do systemów montażowych paneli PV. Rozwiązanie dedykowane do paneli o grubości ramy 35 mm, pełni funkcję zamykania rzędu modułów na konstrukcji wsporczej. Wykonanie z aluminium zapewnia odporność na warunki zewnętrzne.

Konstrukcja i materiał

Klema wykonana jest z aluminium gatunku 6063 T6, co przekłada się na dobrą wytrzymałość mechaniczną przy niskiej masie. Profil ma grubość 2,8 mm, a wymiary elementu to szerokość ok. 27 mm, wysokość 35 mm i głębokość 50 mm. Masa pojedynczej sztuki wynosi ok. 0,022 kg. Element posiada otwór montażowy pod śrubę M8, z zalecaną śrubą imbusową DIN912 M8x25. Powierzchnia w kolorze srebrnym utrzymuje spójny wygląd z typowymi konstrukcjami aluminiowymi.

Zastosowanie i montaż

Zacisk końcowy Z35 służy do mocowania paneli fotowoltaicznych o wysokości ramy 35 mm. Montaż odbywa się na końcach rzędów modułów, gdzie klema dociska ramę do profilu nośnego i zabezpiecza układ przed przesunięciem. Konstrukcja nie jest regulowana, nie posiada zintegrowanego kanału kablowego ani opcji kanału kablowego. Dzięki temu element jest prosty w obsłudze i szybki w instalacji, co jest istotne dla instalatora pracującego na dużej liczbie modułów.

Parametry użytkowe i pochodzenie

Produkt ma charakter elementu systemu montażowego paneli fotowoltaicznych. Przeznaczony jest do pracy na zewnątrz, w typowych warunkach instalacji PV. Jest to produkt polski marki EL-SUN, oznaczony kodem producenta 10Z35.
