Klema końcowa Z40 10Z40

Mocowanie końcowe do paneli fotowoltaicznych o ramie 40 mm

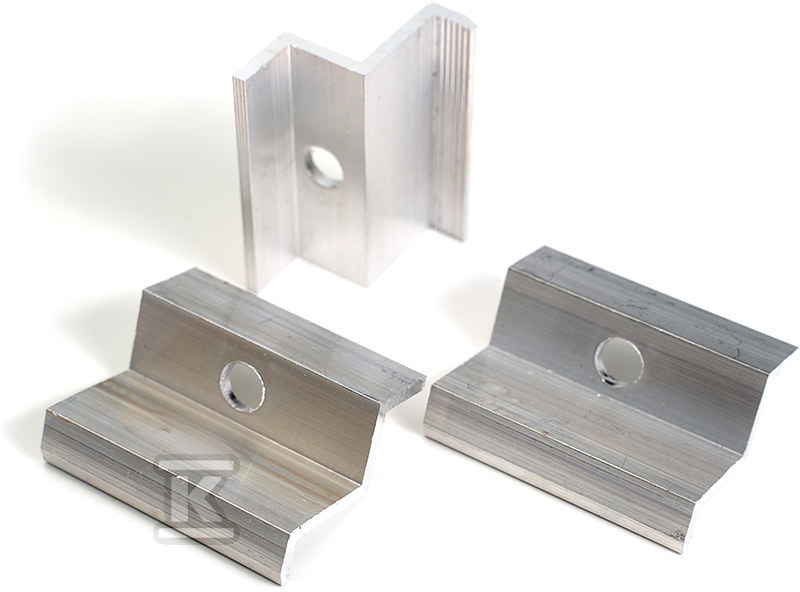

Klema końcowa aluminiowa przeznaczona do stabilnego zamocowania paneli PV na konstrukcji wsporczej. Srebrny profil zapewnia lekką, ale sztywną oprawę krawędzi modułu, a geometria zacisku dopasowana jest do ram o wysokości 40 mm. Rozwiązanie sprawdza się zarówno przy montażu na dachu, jak i na konstrukcjach naziemnych, gdzie liczy się szybki montaż i powtarzalność położenia.

Wymiary pozwalają na pewne dociśnięcie modułu. Szerokość 27 mm, wysokość 40 mm i głębokość 50 mm tworzą kompaktowy element, który nie zwiększa niepotrzebnie gabarytów konstrukcji.

Konstrukcja i dopasowanie do modułu

Zacisk końcowy działa jako element zamykający ciąg klem montażowych, dociążając krawędź panelu do szyny konstrukcji.

Dzięki wysokości 40 mm klema współpracuje z ramami o grubości 40 mm, co eliminuje luz i zapewnia równomierne rozłożenie siły docisku. Głębokość 50 mm daje stabilny chwyt, a szerokość 27 mm pozwala na dyskretne osadzenie na krawędzi modułu.

Montaż i zastosowanie w instalacji PV

Element montuje się na końcach rzędów paneli, zamykając ciąg klem środkowych. Konstrukcja przeznaczona jest do zastosowań na zewnątrz, w standardowych warunkach pracy instalacji fotowoltaicznych.

Zacisk końcowy 10Z40 jest elementem systemu mocowań EL-SUN, przeznaczonym do pracy w połączeniu z szynami i klemami środkowymi. Dzięki powtarzalnym wymiarom montaż przebiega szybko, a instalator uzyskuje jednolity wygląd rzędu modułów.

Zgodność z normami i klasy wykonania

Produkt deklarowany jest z tolerancjami wymiarów klasy 1 zgodnie z PN-EN 1090-2:2018 oraz PN-EN 1090-3:2019. Klasa wykonania EXC1, EXC2 określona w tych samych normach o standardowych wymaganiach dotyczących bezpieczeństwa.

Nośność i odkształcenie określane są wg projektu i obliczeń dla typu konstrukcji zgodnie z PN-EN 1990; PN-EN 1991-1-1; PN-EN 1991-1-3; PN-EN 1991-1-4; PN-EN 1993-1-1. Spawalność i wytrzymałość zmęczeniowa oznaczone są jako NPD w deklaracji właściwości użytkowych.
