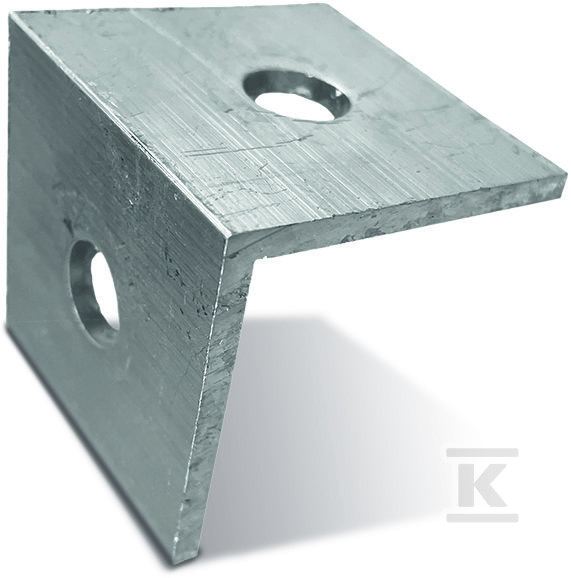

Łącznik kątowy pod balast 60001

Rozwiązanie montażowe dla konstrukcji balastowych z panelami fotowoltaicznymi

Element przeznaczony do łączenia profili w narożach konstrukcji balastowej, wykonany z aluminium i przeznaczony do montażu paneli fotowoltaicznych. Kątowa forma pozwala na stabilne połączenie ram w układzie pod balast. Kompaktowy przekrój 40 mm x 40 mm x 40 mm zapewnia sztywność przy zachowaniu niskiej masy własnej, co ułatwia transport i montaż na miejscu.

Konstrukcja i materiał

Wykonanie z aluminium przekłada się na odporność na korozję w warunkach zewnętrznych i niską masę przy zachowaniu sztywności. Przekrój 40 mm x 40 mm x 40 mm z grubością materiału 10 mm daje zwartą bryłę, która dobrze przenosi siły w płaszczyźnie naroża. Aluminiowa budowa ogranicza obciążenie konstrukcji dachu i upraszcza operacje na wysokości.

Zastosowanie i montaż

Łącznik kątowy pod balast służy jako element konstrukcyjny do montażu paneli fotowoltaicznych w systemach balastowych. Umożliwia tworzenie ramy nośnej z profili aluminiowych, która jest obciążana balastem. Dzięki kątowej geometrii zapewnia prawidłowe prowadzenie sił w narożach, co jest istotne przy rozpiętościach i obciążeniach wiatrem.

Zgodność z normami i parametry użytkowe

Produkt należy do elementów konstrukcyjnych do montażu paneli fotowoltaicznych ze stali oraz aluminium, deklarowanych zgodnie z normą EN 1090-1:2009+A1:2011. Klasa wykonania EXC1, EXC2 oraz tolerancje wymiarów Klasa 1 wg PN-EN 1090-2:2018 i PN-EN 1090-3:2019 określają wymagania produkcyjne i kontrolę wymiarową. Reakcja na ogień została zadeklarowana jako A1. Nośność i odkształcenie określane są wg projektu i obliczeń dla typu konstrukcji zgodnie z PN-EN 1990, PN-EN 1991-1-1, PN-EN 1991-1-3, PN-EN 1991-1-4, PN-EN 1993-1-1, PN-90/B-03200 oraz Dyrektywą 2001/95/WE.
