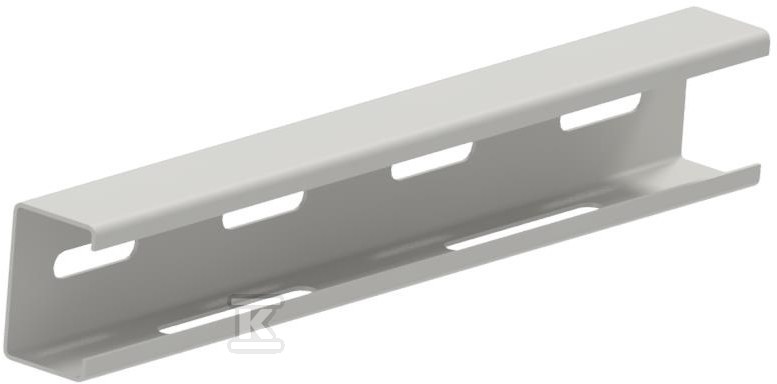

Łącznik płatwi C72x34x2-400 Magnelis P134C04

Łącznik płatwi do konstrukcji gruntowych pod panele fotowoltaiczne

Łącznik płatwi C72x34x2-400 Magnelis to element konstrukcji gruntowej przeznaczony do montażu paneli fotowoltaicznych. Wykonany ze stali pokrytej magnelisem, łączy elementy płatwi w stabilną ramę nośną, zachowując sztywność i odporność na warunki zewnętrzne. Katalogowo oznaczony jako P134C04, sprawdza się w systemach dwupodporowych i innych rozwiązaniach naziemnych, gdzie liczy się powtarzalność wymiarów i trwała ochrona antykorozyjna.

Konstrukcja i wymiary

Profil ma przekrój C o szerokości 72 mm i wysokości 34 mm, z długością roboczą 400 mm. Grubość blachy wynosi 2 mm, co w połączeniu z kształtem ceownika daje sztywność. Tolerancja wykonania dla tego zakresu długości mieści się w klasie ogólnej wg ISO 2768-1, dla przedziału 400-1000 mm wynosi ± 4,00 mm, co ułatwia prefabrykację i szybki montaż na placu budowy. Stal konstrukcyjna S350GD zapewnia wytrzymałość mechaniczną wymaganą w konstrukcjach wsporczych, a geometria łącznika pozwala na pewne osadzenie płatwi i przeniesienie sił pomiędzy elementami ramy.

Zastosowanie montażowe

Element służy do łączenia płatwi w konstrukcji gruntowej pod panele fotowoltaiczne. Dzięki długości 400 mm umożliwia stabilne połączenie odcinków nośnych. W dokumentacji systemowej łącznik występuje w zestawieniach z profilem C65x35x12 i innymi elementami stalowymi S350GD, co potwierdza jego rolę jako standardowego złącza w konstrukcjach wsporczych. Montaż przewiduje użycie śrub A2-70, co zapewnia kompatybilność z elementami ze stali nierdzewnej i ogranicza ryzyko korozji galwanicznej w połączeniu.

Ochrona powierzchni Magnelis i trwałość

Powierzchnia stali pokryta jest powłoką Magnelis, oznaczoną w systemie jako ZM410, zgodnie z normą EN 10346. Magnelis to stop cynku z dodatkiem aluminium i magnezu, który tworzy aktywną barierę antykorozyjną i zapewnia lepszą odporność na korozję atmosferyczną niż tradycyjne powłoki cynkowe. W praktyce oznacza to mniejsze ryzyko powstawania ognisk korozji w miejscach uszkodzeń powłoki oraz dłuższą żywotność konstrukcji pracującej na zewnątrz, bez konieczności dodatkowego malowania. Stal S350GD + Magnelis łączy wysoką wytrzymałość mechaniczną z ochroną powierzchni dostosowaną do instalacji na gruncie, narażonych na wilgoć, wahania temperatury i działanie promieniowania UV.
