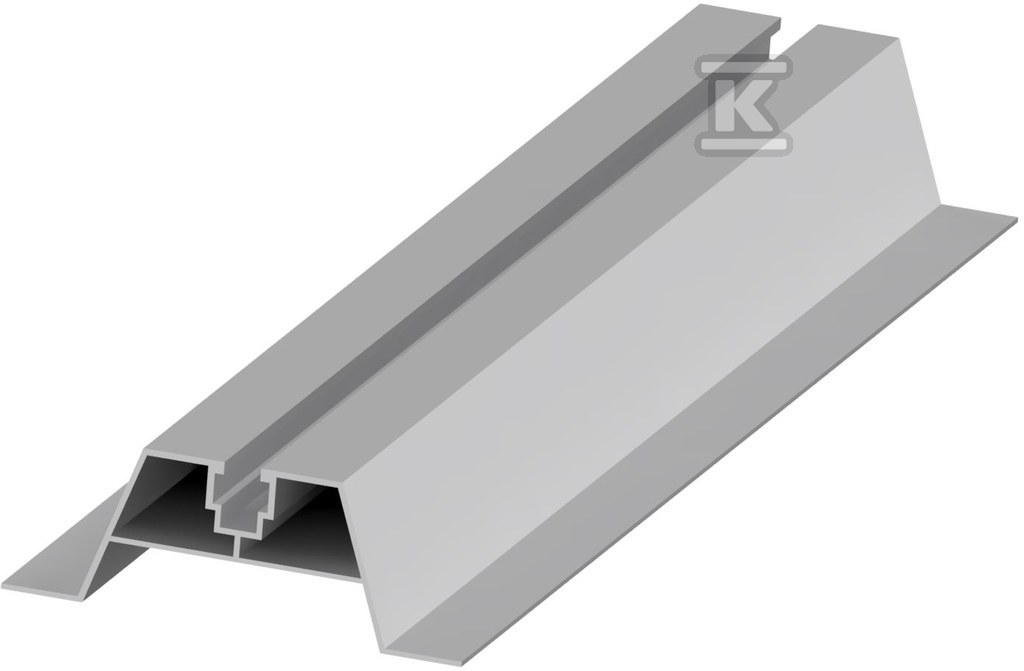

Mostek trapezowy 40x114x1000 441000

Aluminiowy mostek trapezowy do montażu paneli fotowoltaicznych na balastach

Mostek aluminiowy przeznaczony do montażu paneli fotowoltaicznych na konstrukcjach balastowych. Profil trapezowy 40x114x1000 łączy lekkość aluminium z sztywną geometrią, która stabilizuje połączenie modułów z podkonstrukcją.

Konstrukcja i materiał

Profil wykonany jest z aluminium, co przekłada się na niską masę własną przy zachowaniu odporności na korozję i warunki atmosferyczne. Wymiary przekroju to szerokość 114 mm oraz wysokość 40 mm, a standardowa długość elementu wynosi 1 m. Masa liniowa ok. 1,07 kg/m ułatwia transport i manipulację na dachu, a jednocześnie zapewnia stabilność w układzie balastowym.

Geometria trapezowa zwiększa sztywność poprzeczną mostka i pozwala na pewne osadzenie elementów konstrukcyjnych fotowoltaiki. Profil nie posiada zintegrowanego kanału kablowego ani opcji kanału kablowego, więc prowadzenie okablowania odbywa się w sposób niezależny od konstrukcji nośnej.

Zastosowanie i montaż

Mostek sprawdza się jako element łączący i dystansowy w systemach montażowych opartych na obciążeniu balastowym.

• montaż paneli fotowoltaicznych na konstrukcjach balastowych,
• łączenie elementów podkonstrukcji w układach modułowych,
• szybkie dopasowanie rozstawu i geometrii rzędu dzięki długości 1 m.

Dzięki prostemu profilowi instalator uzyskuje powtarzalne połączenia, a użytkownik końcowy - konstrukcję o przewidywalnym zachowaniu w czasie eksploatacji.

Parametry użytkowe i kompatybilność

Profil 40x114x1000 jest kompatybilny z rozwiązaniami montażowymi przeznaczonymi do aluminium i standardowych systemów balastowych. Brak kanału kablowego oznacza, że instalacja elektryczna prowadzona jest oddzielnie, co w praktyce daje większą swobodę w projektowaniu trasy przewodów.

Lekka, ale sztywna konstrukcja ogranicza liczbę elementów potrzebnych do stabilizacji rzędu, a jednolita długość 1 m ułatwia planowanie cięć. Aluminium zapewnia trwałość w warunkach zewnętrznych i nie wymaga dodatkowej ochrony antykorozyjnej w typowym zastosowaniu dachowym.
