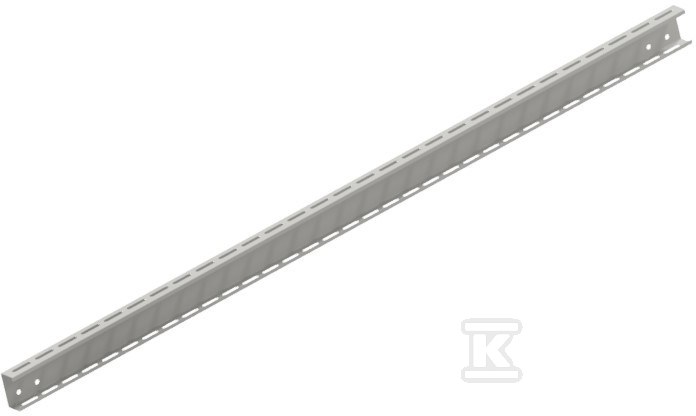

Płatew C100x50x12x1,5-2200 P156C22

Płatew stalowa do konstrukcji gruntowej pod panele fotowoltaiczne

Płatew C100x50x12x1,5-2200 to element konstrukcji gruntowej przeznaczony do montażu paneli fotowoltaicznych. Wykonana ze stali pokrytej magnelisem, stanowi część nośną ramy dwupodporowej, w której łączy się z pozostałymi elementami konstrukcji wsporczej. Profil C o przekroju C100x50x12x1,5 zapewnia sztywność przy zachowaniu wagi umożliwiającej sprawny montaż na gruncie.

Konstrukcja i materiał

Rdzeń elementu to stal, zabezpieczona powłoką magnelis. Powłoka łączy cynk z aluminium i magnezem, co przekłada się na podwyższoną odporność na korozję w warunkach zewnętrznych, typowych dla instalacji gruntowych. Stalowa baza zapewnia nośność wymaganą w konstrukcjach wsporczych dla modułów fotowoltaicznych, a profil C ułatwia łączenie z łącznikami i słupami systemu.

Waga liniowa 5,4 kg/m pozwala na precyzyjne planowanie transportu i montażu bez nadmiernego obciążenia konstrukcji. Szerokość profilu 50 mm wspiera stabilne osadzenie modułów i współpracę z akcesoriami montażowymi stosowanymi w konstrukcjach EL-SUN.

Zastosowanie i kompatybilność montażowa

Płatew przeznaczona jest do konstrukcji gruntowych, w tym do rozwiązań dwupodporowych z montażem monofacialnym. W dokumentacji systemowej element oznaczony jako P156C22 występuje w zestawieniach z maksymalnym wymiarem modułu 2300 x 1350 mm oraz dla lokalizacji w strefach I-III śniegowej i I-III wiatrowej poniżej 300 m n.p.m.

Profil współpracuje z pozostałymi długościami płatew z tej samej rodziny, takimi jak 3300 mm i 4000 mm, co daje elastyczność w doborze rozstawu w zależności od projektu.

Wymiary i parametry użytkowe

Element ma długość 2200 mm i masę liniową 5,4 kg/m, co przy pełnej długości daje ok. 11,9 kg na sztukę. Przekrój C100x50x12x1,5 zapewnia odpowiednią sztywność poprzeczną i podłużną przy zachowaniu możliwości ręcznego montażu.

Stalowa konstrukcja z powłoką magnelis jest przeznaczona do pracy na zewnątrz, bez konieczności dodatkowej ochrony antykorozyjnej na etapie montażu. Płatew stanowi element nośny, nie element mocujący moduł bezpośrednio, dlatego jej prawidłowe osadzenie na słupach i połączenie z pozostałymi płatwiami decyduje o stabilności całej ramy gruntowej.
