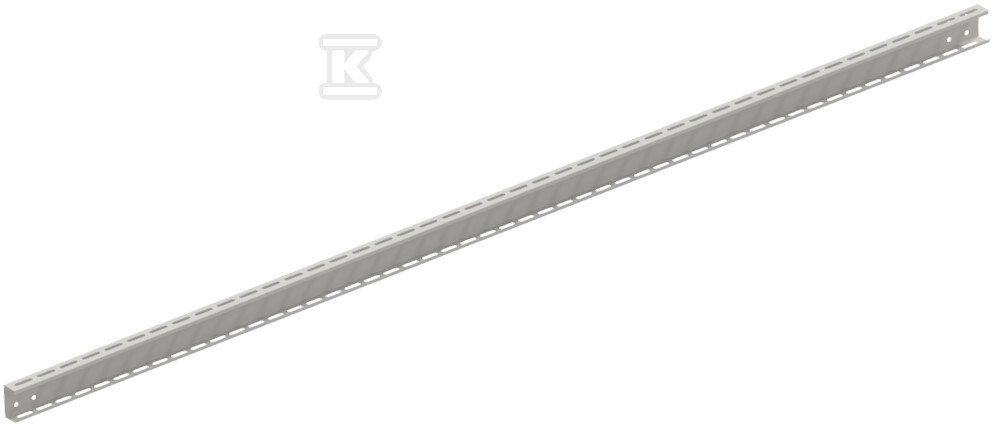

Płatew C100x50x12x1,5-3300 P156C33

Płatew stalowa do konstrukcji gruntowych pod panele fotowoltaiczne

Płatew o przekroju C przeznaczona jest jako element konstrukcji gruntowej pod panele fotowoltaiczne. Wykonana ze stali pokrytej magnelisem zapewnia stabilne podparcie modułów na gruncie i jest przeznaczona do pracy w warunkach zewnętrznych. Rozwiązanie sprawdza się w instalacjach naziemnych, gdzie wymagana jest sztywna, lekka i odporna na korozję belka nośna.

Konstrukcja i powłoka antykorozyjna

Rdzeń elementu stanowi stal, a powierzchnia jest pokryta powłoką magnelis. Powłoka łączy cynk z magnezem, co w praktyce przekłada się na podwyższoną odporność na korozję w porównaniu z klasycznym cynkowaniem. Dzięki temu płatew zachowuje integralność mechaniczną i wygląd przez długi okres eksploatacji na zewnątrz, bez konieczności częstych przeglądów antykorozyjnych. Stalowa konstrukcja zapewnia sztywność potrzebną do przenoszenia obciążeń wiatrem i śniegiem, a jednocześnie pozwala na szybki montaż na placu budowy.

Zastosowanie i montaż w instalacjach PV

Element jest stosowany jako belka nośna w konstrukcjach gruntowych dla farm fotowoltaicznych. Płatew układa się wzdłuż rzędów modułów, tworząc szkielet. Geometria przekroju C ułatwia łączenie z pozostałymi elementami konstrukcji. Dzięki jednolitemu profilowi montaż przebiega powtarzalnie, co skraca czas budowy i ogranicza liczbę operacji na miejscu. Produkt pochodzi od producenta EL-SUN SP. Z O.O.

Wymiary i parametry użytkowe

Profil oznaczony jako C100x50x12x1,5 ma szerokość 50 mm i grubość ścianki 1,5 mm. Masa liniowa wynosi 8,1 kg/m, co przy długości 3 300 mm daje element o masie roboczej pozwalającej na sprawny transport i ręczne manewrowanie przy zachowaniu stabilności konstrukcji. Długość 3 300 mm umożliwia tworzenie dłuższych ciągów z minimalną liczbą połączeń, a jednocześnie mieści się w standardowych środkach transportu. Stalowa budowa i powłoka magnelis pozwalają na montaż bez dodatkowej ochrony antykorozyjnej na etapie budowy.
