Płatew C100x50x12x1,5-4000 P156C40

Płatew stalowa do konstrukcji gruntowych pod panele fotowoltaiczne

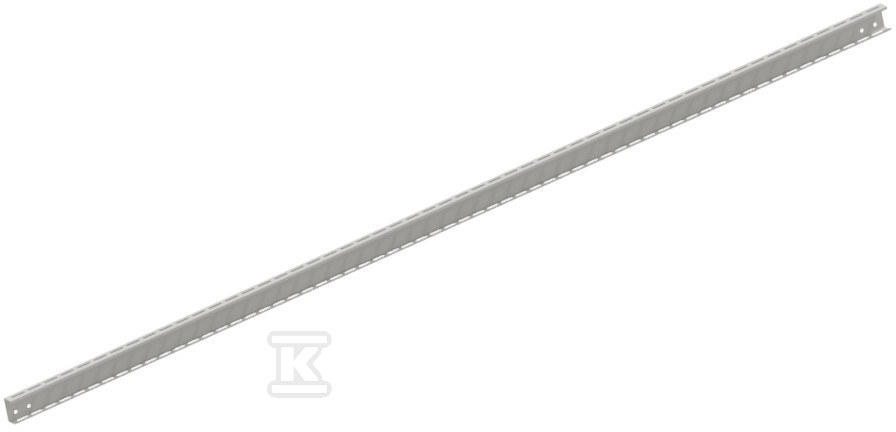

Płatew o przekroju C przeznaczona jest jako element konstrukcji gruntowej pod montaż paneli fotowoltaicznych. Stalowa belka z powłoką magnelis zapewnia stabilne podparcie dla ram PV i pozwala na szybkie budowanie rzędu nośnego bezpośrednio na gruncie. Dzięki profilowi C100x50x12x1,5 element łączy sztywność z możliwością łatwego łączenia z pozostałymi komponentami konstrukcji.

Budowa i materiał

Wykonanie ze stali pokrytej magnelisem daje odporność na korozję w warunkach zewnętrznych, typowych dla instalacji naziemnych. Powłoka magnelisowa chroni powierzchnię przed działaniem wilgoci i czynników atmosferycznych, co ogranicza konieczność dodatkowej konserwacji w okresie eksploatacji. Grubość ścianki 1,5 mm zapewnia odpowiednią wytrzymałość przy zachowaniu możliwości obróbki na budowie. Szerokość profilu 50 mm ułatwia pozycjonowanie i łączenie z wspornikami oraz innymi płatwiami w układzie rzędu.

Zastosowanie w instalacjach PV

Element sprawdza się jako podstawa konstrukcji gruntowej dla farm fotowoltaicznych i mniejszych instalacji naziemnych. Płatew stanowi poziomą belkę nośną, na której mocowane są słupy lub wsporniki paneli. Dzięki długości 4000 mm jedna sztuka pokrywa znaczny odcinek rzędu, co ogranicza liczbę połączeń i przyspiesza montaż. Profil C umożliwia montaż z użyciem standardowych łączników do konstrukcji stalowych stosowanych w PV. Rozwiązanie jest przeznaczone dla instalatorów realizujących konstrukcje naziemne, gdzie liczy się powtarzalność, prostota łączenia i trwałość w warunkach polowych.

Parametry użytkowe i montaż

Masa liniowa 9,82 kg/m pozwala na precyzyjne oszacowanie obciążeń transportowych i montażowych dla całego rzędu. Długość 4000 mm ułatwia planowanie cięć i minimalizuje odpady na placu budowy. Stalowa baza materiału zapewnia kompatybilność z typowymi metodami łączenia stosowanymi w konstrukcjach PV, takimi jak śruby, nakrętki i obejmy. Powłoka magnelisowa utrzymuje właściwości ochronne także po obróbce mechanicznej w miejscach łączeń, pod warunkiem zachowania ciągłości powłoki na powierzchniach nośnych.
