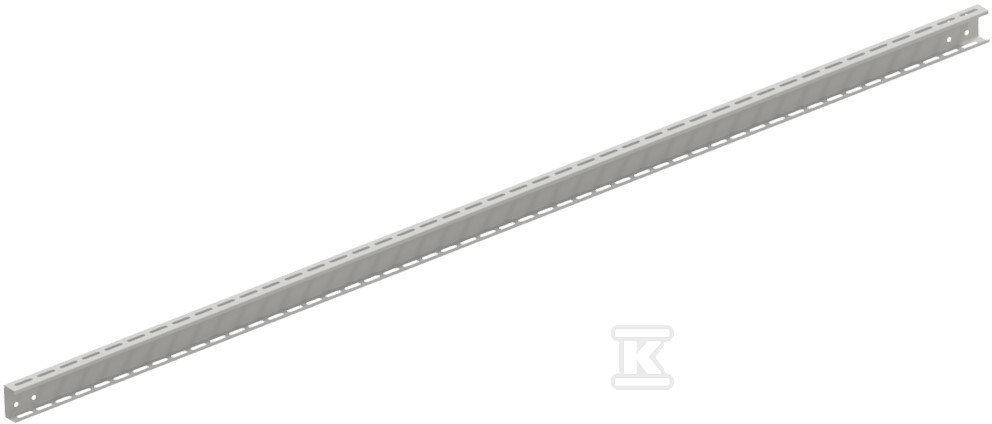

Płatew C78x40x12x1.5-3300 P152C33

Płatew stalowa Magnelis do konstrukcji gruntowych pod panele fotowoltaiczne

Płatew o przekroju C78x40x12x1,5 przeznaczona jest jako element konstrukcji gruntowej pod panele fotowoltaiczne. Wykonana jest ze stali pokrytej powłoką Magnelis. Profil o długości 3,3 m nadaje się do tworzenia ram nośnych. Rozwiązanie adresuje zarówno potrzeby instalatora, jak i trwałość całej instalacji dla użytkownika końcowego.

Budowa i materiał

Profil C78x40x12x1,5 wykonano ze stali z powłoką Magnelis. Grubość blachy 1,5 mm zapewnia sztywność przy zachowaniu możliwości obróbki na placu budowy. Szerokość profilu 40 mm i wysokość 40 mm wg danych ETIM pozwalają na stabilne łączenie z pozostałymi elementami konstrukcji gruntowej. Masa 5,99 kg/m ułatwia planowanie transportu i montażu, a jednocześnie daje odpowiednią bezwładność konstrukcji.

Zastosowanie w montażu gruntowym

Płatew służy jako element nośny w konstrukcjach wolnostojących montowanych bezpośrednio na gruncie. Stosowana jest do budowy ram pod panele fotowoltaiczne. Długość 3300 mm pozwala ograniczyć liczbę połączeń na długości rzędu, co przyspiesza montaż. Stalowa konstrukcja z powłoką Magnelis sprawdza się w instalacjach naziemnych narażonych na wilgoć, zmiany temperatury i działanie czynników atmosferycznych.

Wymiary i parametry użytkowe

Profil C78x40x12x1,5 o długości 3,3 m ma masę 5,99 kg/m, co przekłada się na ok. 19,8 kg na sztukę. Wymiary przekroju umożliwiają montaż paneli w standardowych rozstawach konstrukcji gruntowych. Materiał stalowy zapewnia nośność wymaganą do przenoszenia obciążeń eksploatacyjnych. Element kodowany jako P152C33 jest dedykowany do systemów montażowych EL-SUN i współpracuje z pozostałymi komponentami konstrukcji gruntowej.
