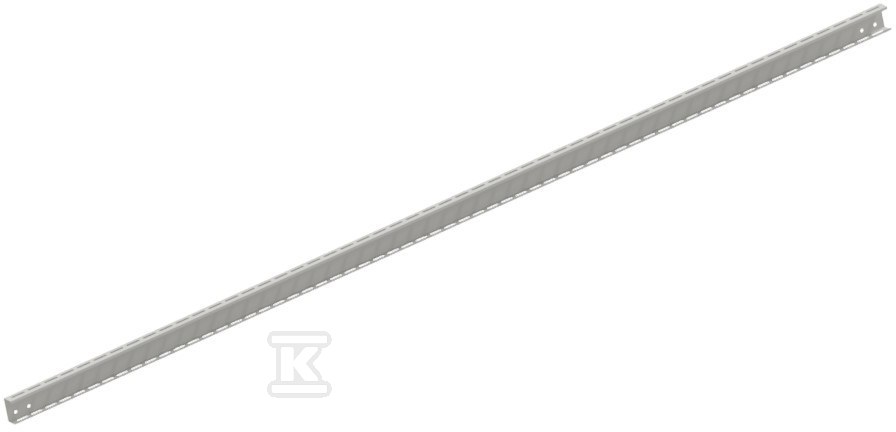

Płatew C78x40x12x1,5-4000 P152C40

Płatew do montażu gruntowego paneli fotowoltaicznych

Płatew stalowa o przekroju C przeznaczona jest jako element konstrukcji gruntowej pod panele fotowoltaiczne. Wykonana ze stali pokrytej magnelisem, sprawdza się w systemach wsporczych montowanych bezpośrednio na gruncie, gdzie liczy się stabilność, odporność na warunki atmosferyczne i prosty montaż. Oznaczenie C78x40x12x1,5 wskazuje na przekrój C o grubości ścianki 1,5 mm, co w połączeniu z powłoką magnelis zapewnia trwałość w ekspozycji zewnętrznej.

Konstrukcja i materiał

Rdzeń elementu stanowi stal z powłoką magnelis, czyli warstwą cynkowo-magnezową o podwyższonej odporności korozyjnej w porównaniu do klasycznego cynkowania. Powłoka ogranicza powstawanie korozji w środowisku zewnętrznym i wydłuża żywotność konstrukcji gruntowej bez konieczności dodatkowej konserwacji. Przekrój w kształcie litery C z usztywnieniem bocznym 12 mm zwiększa sztywność na zginanie przy zachowaniu niewielkiej masy własnej. Stalowa budowa pozwala na łączenie mechaniczne z pozostałymi elementami stelaża, a kształt ułatwia szybkie spasowanie i wypoziomowanie rzędu paneli.

Zastosowanie w montażu gruntowym

Płatew służy jako belka nośna lub element wiążący w konstrukcjach naziemnych dla instalacji PV. Dzięki długości 4 m, wynikającej z oznaczenia -4000, ogranicza się liczbę połączeń w rzędzie, co przyspiesza montaż i zmniejsza liczbę punktów krytycznych. Szerokość 40 mm i wysokość 40 mm podane w ETIM pozwalają na precyzyjne dopasowanie do typowych profili montażowych i akcesoriów mocujących. Masa liniowa ok. 7,25 kg/m ułatwia transport i ręczne manewrowanie na placu budowy, a jednocześnie zapewnia odpowiednią bezwładność konstrukcji.
