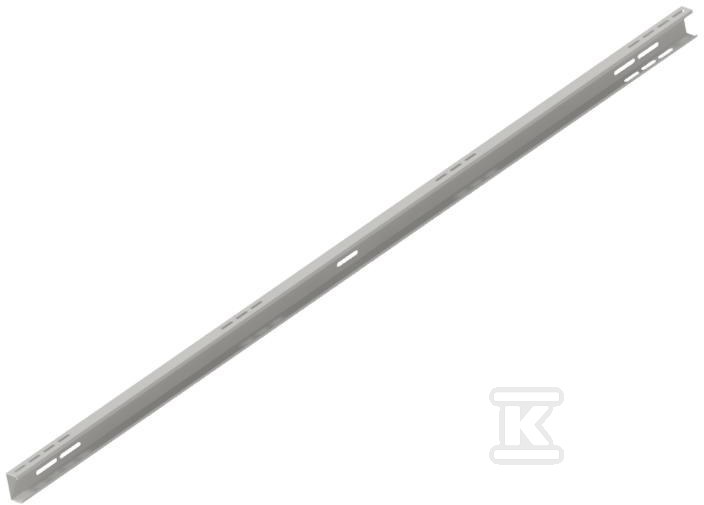

Rygiel 2 pion C100x50x12x2-3000 P151C30

Rygiel do konstrukcji gruntowej w układzie 2 pion

Element przeznaczony do budowy wsporników naziemnych pod panele fotowoltaiczne w układzie dwóch modułów ustawionych pionowo. Rygiel łączy słupy konstrukcji i przenosi obciążenia na płatew, zapewniając sztywność ramy przy zachowaniu prostego montażu na placu. Przeznaczony jest dla instalatorów pracujących z systemami dwupodporowymi oraz dla inwestorów oczekujących sprawdzonego, stalowego elementu nośnego do farm i mikroinstalacji gruntowych.

Budowa i zabezpieczenie materiałowe

Wykonany jest z zimno giętego ceownika C100x50x12 ze stali konstrukcyjnej S350GD. Profil ma szerokość 100 mm i wysokość 100 mm, a jego masa wynosi 9,71 kg/m, co przy długości 3000 mm daje stabilny element nośny o przewidywalnej masie. Stal pokryta jest powłoką Magnelis® zgodną z EN 10346, co w praktyce oznacza ochronę cynkowo-magnezową zwiększającą odporność na korozję w warunkach zewnętrznych. W dokumentacji systemowej wskazywane jest zabezpieczenie ZM410, a w tabelach powłok Magnelis dostępne są klasy ZM120-ZM430. Powłoka współpracuje z elementami łączonymi śrubami A2-70, typowo M10 i M8 stosowanymi w konstrukcji.

Zastosowanie i kompatybilność z modułami

Rygiel przeznaczony jest do konstrukcji gruntowych w układzie 2 pion, dla modułów monofacial o maksymalnych wymiarach podawanych w instrukcjach systemowych do 2300 x 1140 mm, w niektórych wariantach dokumentacji do 2300 x 1350 mm. Współpracuje ze słupami tyłu i przodu oraz płatem C100x50x12 w ramach systemu dwupodporowego. Kąt nachylenia konstrukcji w typowych realizacjach mieści się w zakresie 20-30 stopni, a lokalizacja projektowa obejmuje strefy śniegowe I-III i wiatrowe I i III poniżej 300 m n.p.m. Dzięki profilowi C100x50x12 element zapewnia odpowiednią sztywność przy rozstawie podpór stosowanym w układzie 2 pion.

Tolerancje, montaż i parametry użytkowe

Produkcja realizowana jest z tolerancją ogólną wg ISO 2768-1. Dla zakresu nominalnego 2000-4000 mm tolerancja wynosi ±8,00 mm, co ułatwia prefabrykację i dopasowanie na budowie bez konieczności indywidualnego korygowania każdego elementu. Długość robocza rygla to 3000 mm, co odpowiada standardowemu modułowi transportowemu i ogranicza cięcia na placu. Połączenia realizowane są śrubami nierdzewnymi A2-70, z momentami dokręcania podanymi w instrukcji montażowej, co zapewnia powtarzalność i bezpieczeństwo połączeń. Stal S350GD zapewnia wymaganą wytrzymałość mechaniczną, a powłoka Magnelis ogranicza konieczność dodatkowej konserwacji w typowych warunkach gruntowych.
