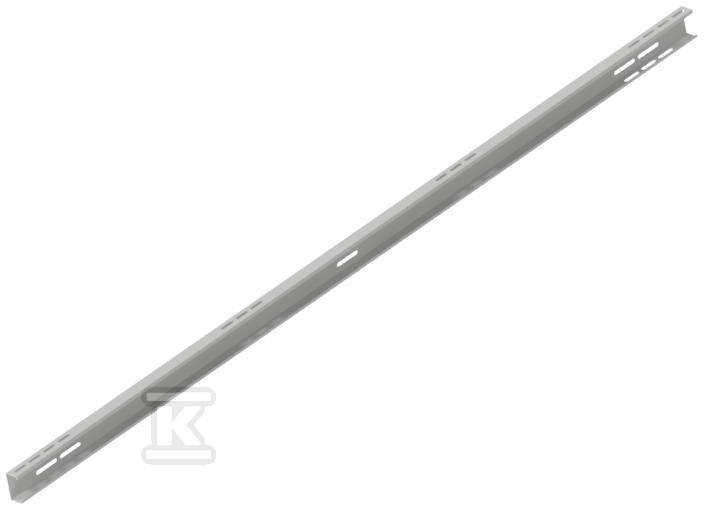

Rygiel 2 pion C100x50x12x2-3600 P151C36

Rygiel nośny do konstrukcji gruntowej w układzie 2-pionowym

Rygiel przeznaczony jest do konstrukcji gruntowych wspierających panele fotowoltaiczne w układzie 2 pion. Wykonany ze stali pokrytej magnelisem, stanowi element wiążący słupy i przenoszący obciążenia modułów na podłoże. Rozwiązanie jest częścią systemu dwupodporowego dla modułów monofacial o maksymalnych wymiarach do 2300 x 1140 mm, z dokumentacją wskazującą również warianty do 2300 x 1350 mm. Przeznaczenie do lokalizacji I i III strefy wiatrowej oraz I-III strefy śniegowej poniżej 300 m n.p.m. sprawia, że element sprawdza się w typowych warunkach terenowych instalacji naziemnych.

Konstrukcja i materiał

Podstawę stanowi ceownik zimno gięty C100x50x12 ze stali konstrukcyjnej S350GD z powłoką Magnelis® zgodną z EN 10346. Stal S350GD zapewnia wysoką wytrzymałość przy zachowaniu możliwości gięcia na zimno, a powłoka cynkowo-aluminiowo-magnezowa wydłuża odporność na korozję w warunkach zewnętrznych. Zabezpieczenie deklarowane w dokumentacji systemu to ZM410. Profil ma wysokość 100 mm i szerokość 100 mm, długość roboczą 3600 mm, a ciężar liniowy wynosi 11,67 kg/m. Taki przekrój daje sztywność potrzebną do rozpiętości charakterystycznych dla rzędu 2-pionowego i pozwala na stabilne osadzenie płatwi oraz modułów.

Zastosowanie i kompatybilność

Rygiel 2 pion współpracuje z pozostałymi elementami konstrukcji gruntowej: słupami, płatwiami, adapterami słupa, łącznikami i zastrzałami. W systemie dwupodporowym pełni funkcję poziomego wiązara łączącego słupy z tyłu i z przodu rzędu. Dzięki temu układ modułów 2 pion zachowuje geometrię i przenosi obciążenia śniegowe i wiatrowe na fundamenty. Element jest dedykowany do konstrukcji z ceowników zimno giętych S350GD + Magnelis® i śrub A2-70, co zapewnia spójność materiałową i elektrochemiczną całego zestawu.

Montaż i parametry wykonawcze

Wykonanie zgodne z tolerancją ogólną wg ISO 2768-1, co w praktyce oznacza kontrolę wymiarów w zakresie ± 1,50 mm dla przedziału 30-120 mm, ± 2,50 mm dla 120-400 mm, ± 4,00 mm dla 400-1000 mm, ± 6,00 mm dla 1000-2000 mm oraz ± 8,00 mm dla 2000-4000 mm. W montażu stosuje się śruby nierdzewne A2-70, z zalecanym momentem dokręcania 33 Nm dla M10 A2 DIN933 kl.70 oraz 15 Nm dla M8 A2 DIN912 kl.70. Długość 3600 mm ułatwia prefabrykację rzędów o standardowej rozpiętości, a liniowa masa 11,67 kg/m pozwala instalatorowi przewidzieć obciążenie transportu i podnośnika.
