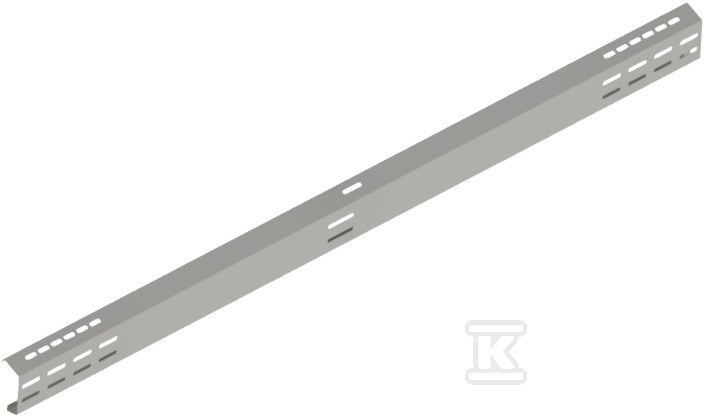

Rygiel 2 pion bifacial 25V114x64x36x20x2-2660 Magnelis P121V26

Profesjonalny rygiel do konstrukcji gruntowych z panelami bifacial

Element konstrukcji gruntowej pod panele fotowoltaiczne, wykonany ze stali pokrytej magnelisem i przeznaczony do profesjonalnych systemów z modułami dwustronnymi w układzie pionowym. Długość 2660 mm pozwala na stabilne i bezpieczne mocowanie modułów bifacial przy zachowaniu wysokiej sztywności całej linii montażowej. Profil został zaprojektowany pod kątem minimalizacji zacienienia tylnej części ogniw, co przekłada się na wyższy uzysk energetyczny instalacji.

Konstrukcja i powłoka Magnelis

Bazą jest stal z ciągłą powłoką Magnelis, stop cynku z dodatkiem 3,5% aluminium i 3% magnezu. Taki skład zapewnia do dziesięciu razy wyższą odporność na korozję w porównaniu ze stalą ocynkowaną ogniowo, szczególnie w środowiskach o wysokiej agresywności korozyjnej C4 i C5, takich jak tereny nadmorskie czy obszary przemysłowe. Powłoka wykazuje właściwości samoregenerujące na krawędziach cięcia, co ogranicza konieczność dodatkowej konserwacji. Materiał bazowy spełnia wymagania normy PN-EN 10346 dla powłok metalicznych nanoszonych w sposób ciągły.

Zastosowanie i kompatybilność z modułami bifacial

Rygiel jest optymalizowany pod konstrukcje dwupodporowe i wielopodporowe w naziemnych systemach fotowoltaicznych. Sprawdzi się w wielkoskalowych farmach fotowoltaicznych wykorzystujących moduły bifacial oraz w instalacjach komercyjnych montowanych w trudnych warunkach atmosferycznych. Uniwersalna geometria pozwala na montaż większości standardowych modułów PV przy użyciu odpowiednich klem końcowych i środkowych, w tym modułów o grubości ramy 30 mm i 35 mm.

Parametry mechaniczne i montaż

Przekrój profilu 114 mm x 64 mm x 36 mm x 20 mm przy grubości ścianki 2 mm zapewnia wysoką sztywność skrętną i odporność na obciążenia śniegiem oraz wiatrem, umożliwiając zwiększoną rozpiętość między podporami. Masa wynosi 9,8 kg/m. Do montażu zaleca się śruby ze stali nierdzewnej lub z powłoką cynkowo-płatkową, dokręcane z momentem zgodnym ze specyfikacją projektową dla danej klasy śrub, zazwyczaj M10/M12.
