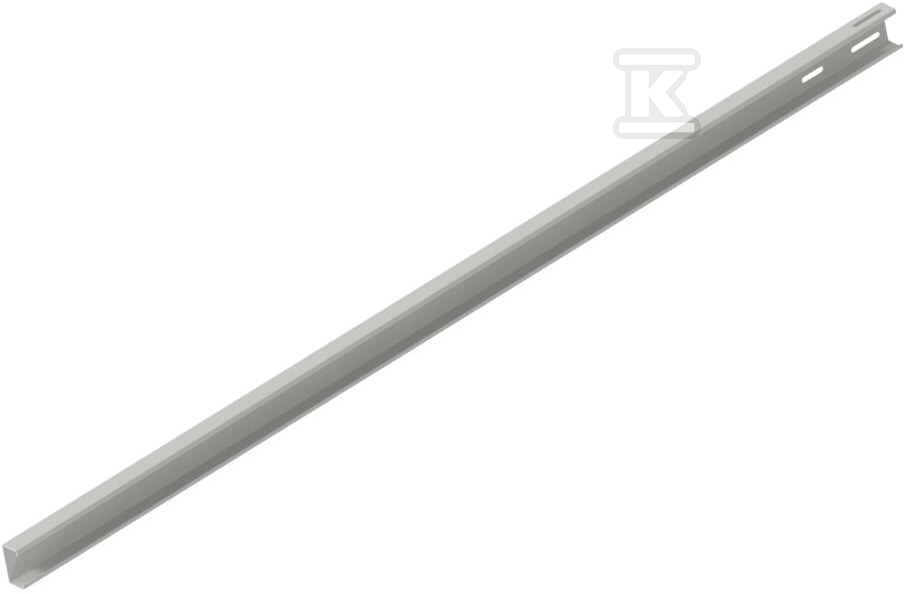

Słup uniwersalny SP - 2500 P140C25

Konstrukcja gruntowa do montażu paneli fotowoltaicznych w układzie dwupodporowym

Słup uniwersalny przeznaczony do konstrukcji gruntowych pod panele fotowoltaiczne, stosowany jako element przedni w dwupodporowym układzie montażowym. Wykonany ze stali konstrukcyjnej S350GD z powłoką Magnelis, zapewnia stabilne osadzenie modułów w układzie 2 pion z maksymalnym formatem monofacial 2300 mm x 1140 mm. Długość robocza 2500 mm pozwala na uzyskanie odpowiedniej wysokości montażowej przy minimalnym wbiciu 1,5 m w grunt, co przekłada się na sztywność całej ramy.

Budowa i materiał

Rdzeniem elementu jest ceownik zimno gięty C100x50x12. Szerokość profilu 100 mm i wysokość 50 mm przy grubości ścianki 12 mm dają przekrój o masie 10,4 kg/m, co dla długości 2500 mm zapewnia odpowiednią bezwładność przy zachowaniu możliwości ręcznego montażu. Stal S350GD to stal konstrukcyjna o podwyższonej granicy plastyczności, wybrana do elementów nośnych konstrukcji wsporczych. Profil przeznaczony jest do wbijania w grunt na głębokość minimum 1,5 m, co gwarantuje stabilność mechaniczną w typowych warunkach gruntowych.

Połączenia w konstrukcji realizowane są śrubami nierdzewnymi A2-70. Zalecany moment dokręcania to 33 Nm dla M10 A2 DIN933 kl.70 oraz 15 Nm dla M8 A2 DIN912 kl.70. Zastosowanie stali nierdzewnej w połączeniu z powłoką Magnelis ogranicza ryzyko galwanicznej korozji w miejscu styku.

Montaż i zastosowanie

Element przeznaczony jest do konstrukcji wsporczych dwupodporowych z dwoma modułami ustawionymi pionowo. Układ pozwala na montaż paneli monofacial o maksymalnych gabarytach 2300 mm x 1140 mm. Słup pełni funkcję słupa przedniego, współpracując z dłuższym słupem tylnym w jednej ramie.

Montaż opiera się na wbiciu słupa w przygotowany otwór gruntowy. Minimalna głębokość wbicia 1,5 m jest warunkiem zapewnienia stateczności. Prosta geometria ceownika ułatwia pozycjonowanie i wypoziomowanie ramy na etapie budowy. Dzięki uniwersalnemu profilowi element nadaje się do realizacji zarówno pojedynczych rzędów, jak i większych farm gruntowych.

Zabezpieczenie antykorozyjne i trwałość

Powierzchnia stali pokryta jest warstwą Magnelis, stopem cynku z dodatkiem aluminium i magnezu. W dokumentacji konstrukcji wskazane jest zabezpieczenie ZM410, co w praktyce oznacza powłokę o wysokiej odporności na korozję atmosferyczną w porównaniu do klasycznego cynkowania. Magnelis tworzy barierę anodową, która w przypadku uszkodzenia mechanicznego samoregeneruje się w miejscu ubytku.

Stosowanie stali S350GD + Magnelis w połączeniu z elementami ze stali nierdzewnej A2-70 wydłuża okres eksploatacji konstrukcji w warunkach zewnętrznych, bez konieczności dodatkowych powłok malarskich. Rozwiązanie jest typowe dla konstrukcji fotowoltaicznych pracujących przez wiele lat w zmiennych warunkach klimatycznych.

Tolerancje i precyzja wykonania

Wykonanie zgodne z tolerancją ogólną wg ISO 2768-1. Dla zakresu nominalnego 30-120 mm tolerancja wynosi ±1,50 mm, dla 120-400 mm ±2,50 mm, dla 400-1000 mm ±4,00 mm, dla 1000-2000 mm ±6,00 mm, a dla 2000-4000 mm ±8,00 mm. W praktyce oznacza to powtarzalność wymiarów profili i możliwość łączenia elementów bez konieczności korekty na budowie.

Precyzyjne gięcie na zimno zapewnia stały przekrój C100x50x12 na całej długości 2500 mm, co przekłada się na przewidywalne zachowanie mechaniczne i łatwe planowanie rozstawu słupów w projekcie.
