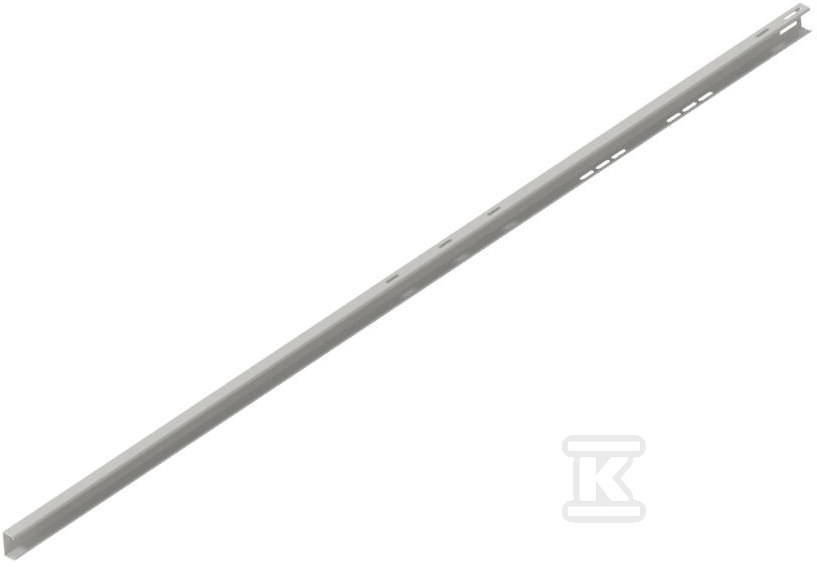

Słup uniwersalny ST - 3770 P140C37

Uniwersalny słup gruntowy do konstrukcji fotowoltaicznych

Słup uniwersalny ST przeznaczony jest jako element konstrukcji gruntowej pod panele fotowoltaiczne. Wykonany jest ze stali pokrytej Magnelisem i stanowi słup tylny w dwupodporowym układzie montażowym. Rozwiązanie sprawdza się w instalacjach z modułem monofacial o maksymalnych wymiarach 2300x1140 mm w układzie 2 pion, gdzie zapewnia stabilne osadzenie konstrukcji na gruncie.

Konstrukcja i zabezpieczenie powierzchni

Podstawę stanowi ceownik zimno gięty C100x50x12 ze stali konstrukcyjnej S350GD. Stal S350GD + Magnelis® spełnia wymagania EN 10346, a powłoka Magnelis® zapewnia ochronę antykorozyjną w warunkach zewnętrznych. W dokumentacji konstrukcji wskazane jest zabezpieczenie ZM410. Połączenia realizowane są śrubami nierdzewnymi A2-70. Zalecane momenty dokręcania to 33 Nm dla śruby M10 A2 DIN933 kl.70 oraz 15 Nm dla śruby M8 A2 DIN912 kl.70.

Zastosowanie i montaż

Słup pełni funkcję słupa tył w konstrukcji wsporczej dwupodporowej. Przeznaczony jest do wbijania w grunt na minimalną głębokość 1,5 m, co zapewnia prawidłową stabilność całej ramy nośnej. Geometria profilu C100x50x12 pozwala na montaż standardowych elementów konstrukcji fotowoltaicznej i współpracę z pozostałymi słupami przednimi w układzie. Dzięki stalowej budowie i powłoce Magnelis® element zachowuje parametry mechaniczne w typowych warunkach terenowych.

Wymiary i tolerancje wykonania

Profil ma szerokość 100 mm i wysokość 50 mm. Długość słupa wynosi 3770 mm, a ciężar jednostkowy to 15,4 kg/m. Tolerancje wymiarowe wykonania realizowane są zgodnie z ISO 2768-1, z zakresem tolerancji ogólnej dla wymiarów nominalnych. Parametry geometryczne i masa pozwalają na przewidywalne planowanie transportu i montażu konstrukcji gruntowej.
