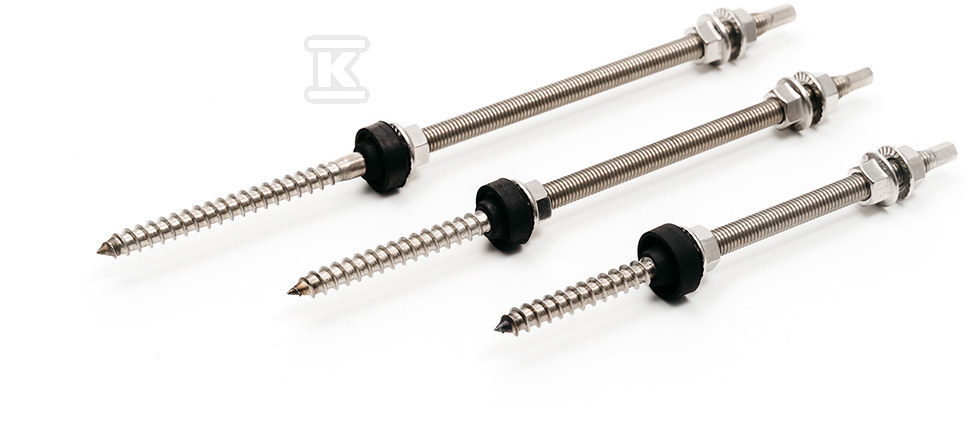

Śruba dwugwintowa M10x250 A2 M10250

Mocowanie dwugwintowe do konstrukcji fotowoltaicznych

Rozwiązanie do łączenia elementów konstrukcji wsporczych paneli fotowoltaicznych z różnymi pokryciami dachowymi. Dwugwintowa śruba M10x250 A2 zapewnia przejście przez warstwy dachu i pewne zakotwienie w profilu montażowym, zachowując szczelność połączenia. Długość 250 mm pozwala na efektywne przebicie przez materiały pokrycia, izolację i konstrukcję nośną, a średnica 10 mm daje stabilne oparcie dla obciążenia charakterystycznego dla instalacji PV.

Konstrukcja i materiał

Wykonanie ze stali nierdzewnej gatunku 304 V2A, oznaczonej jako A2, zapewnia odporność na korozję w warunkach atmosferycznych i na dachach narażonych na wilgoć. Stal nierdzewna utrzymuje właściwości mechaniczne przez długie lata eksploatacji bez utraty stabilności połączenia. System przykręcania Torx ułatwia pewne dociśnięcie bez poślizgu narzędzia, co jest istotne przy montażu na wysokości. W praktyce montażowej element współpracuje z uszczelką EPDM, która ogranicza przenikanie wilgoci w miejscu przejścia przez pokrycie dachowe i wspiera trwałość całej konstrukcji.

Zastosowanie i montaż

Śruba przeznaczona jest do montażu konstrukcji pod panele fotowoltaiczne na dachach płaskich i skośnych, w tym pokrytych blachą, blachodachówką, papą oraz gontem bitumicznym. Dzięki dwóm gwintom umożliwia szybkie połączenie elementu dachowego z profilem montażowym, co skraca czas prac instalacyjnych.

• montaż na dachach płaskich i skośnych
• przejście przez różne typy pokryć bez utraty szczelności
• współpraca z szynami sześciokątnymi i T-kształtnymi
• stabilizacja konstrukcji wsporczej paneli

Uszczelnienie EPDM chroni przed zawilgoceniem podłoża, a stal A2 ogranicza ryzyko korozji w środowisku zewnętrznym.

Wykonanie i zgodność

Produkt deklarowany jest zgodnie z PN-EN 1090-2:2018 oraz PN-EN 1090-3:2019. Klasa wykonania EXC1 i EXC2 określa zakres zastosowań konstrukcyjnych, a tolerancje wymiarów utrzymane są w klasie 1. Reakcja na ogień klasyfikowana jest jako A1. Spawalność i wytrzymałość zmęczeniowa oznaczone są jako NPD w deklaracji. Nośność i odkształcenie określane są zgodnie z projektem i obliczeniami dla typu konstrukcji wg PN-EN 1990.
