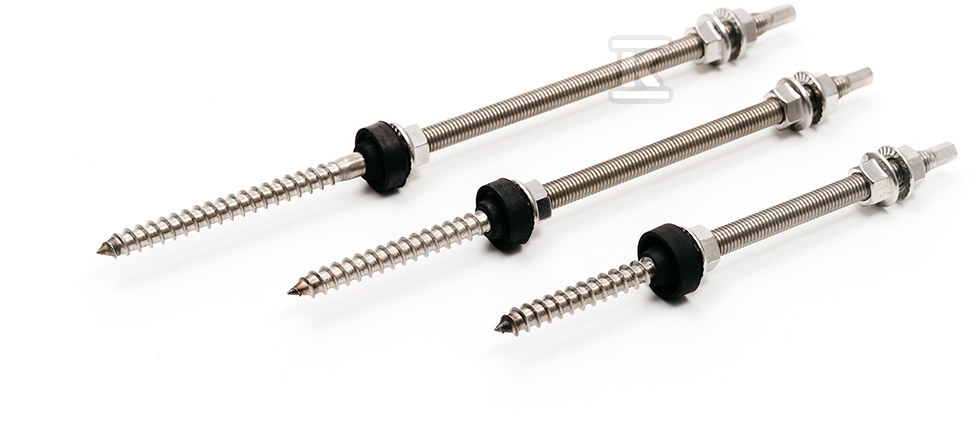

Śruba dwugwintowa M10x300 A2 M10300

od 1 szt.10,98 zł
brutto / szt.
na zamówienie
Marka EL-SUN
Indeks Onninen:DCD971
Indeks producenta:M10300
EAN:5903678070632
Opakowania zbiorcze:1 / 100 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość: 300 mm
Gatunek materiału: Stal nierdzewna 304 (V2A)
System przykręcania: Torx
Średnica kołka: 10 mm

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/waga:0,3 m / 0,024 m / 0,171 kg
Kod celny:73181535

Śruba dwugwintowa M10x300 A2 M10300

Profesjonalny element montażowy do systemów fotowoltaicznych i konstrukcji dachowych

Śruba dwugwintowa M10x300 A2 to element łączący drewnianą konstrukcję nośną z metalowymi częściami systemu montażowego. Jeden koniec wkręca się bezpośrednio w drewno, drugi służy do przyjęcia nakrętki, adaptera dachowego, trójkąta montażowego lub profilu aluminiowego. Długość 300 mm pozwala na przejście przez izolację dachu, grubsze elementy konstrukcyjne i zachowanie wystarczającej długości gwintu metrycznego po stronie montażowej.

Budowa i materiał

Wykonana jest ze stali nierdzewnej A2, gatunek 304 V2A. Stal nierdzewna A2 zapewnia odporność na korozję, wilgoć i czynniki atmosferyczne w zastosowaniach zewnętrznych, co jest istotne przy montażu na dachach skośnych i w konstrukcjach narażonych na opady.

Konstrukcja hanger bolt ma dwa różne gwinty. Część do drewna ma gwint stożkowy, samogwintujący, przeznaczony do bezpośredniego wkręcenia w krokiew, łatę lub belkę drewnianą. Część metryczna M10 z typowym skokiem 1,5 mm służy do mocowania elementów systemu PV. Średnica kołka wynosi 10 mm, a system przykręcania to Torx, co ułatwia przeniesienie momentu bez uszkodzenia łba.

Całkowita długość wynosi 300 mm. W praktyce długość gwintu do drewna to ok. 100 mm, a długość gwintu metrycznego ok. 150 mm, w zależności od producenta. Taki podział zapewnia stabilne zakotwienie w drewnie i jednocześnie wystarczającą długość roboczą po stronie metrycznej.

Zastosowanie i montaż

Śruba sprawdza się w montażu konstrukcji fotowoltaicznych na dachach skośnych z blachodachówki lub blachy falistej, gdzie konstrukcja nośna jest drewniana. Gwintowany koniec wkręca się w krokiew, a na końcu metrycznym osadza się adapter dachowy, trójkąt montażowy lub profil aluminiowy. Rozwiązanie jest również stosowane w konstrukcjach dachowych i drewnianych, gdzie potrzebne jest mocne i stabilne połączenie przenoszące większe siły.

Dzięki długości 300 mm element nadaje się do miejsc wymagających przejścia przez warstwy izolacyjne lub mocowania w grubszych elementach konstrukcyjnych. Montaż samogwintujący w drewnie ogranicza liczbę operacji, a gwint metryczny M10 umożliwia regulację i dokręcenie standardowymi nakrętkami i podkładkami stosowanymi w systemach PV.

Parametry eksploatacyjne i zgodność

Materiał i wymiary są deklarowane zgodnie z PN-EN 1090-2:2018 oraz PN-EN 1090-3:2019. Klasa wykonania to EXC1, EXC2, a tolerancje wymiarów to klasa 1. Specyfikacja obejmuje stal nierdzewną z oznaczeniem M10 i długością L 300 mm.

Odporność na korozję klasy A2 pozwala na pracę na zewnątrz bez dodatkowej ochrony antykorozyjnej. W systemach dachowych miejsce przejścia przez pokrycie zwykle uszczelnia się podkładką EPDM, co ogranicza ryzyko przecieków. Śruba jest kompatybilna z typowymi akcesoriami montażowymi PV, takimi jak adaptery dachowe i trójkąty montażowe, oraz z profilami aluminiowymi mocowanymi nakrętką M10.
