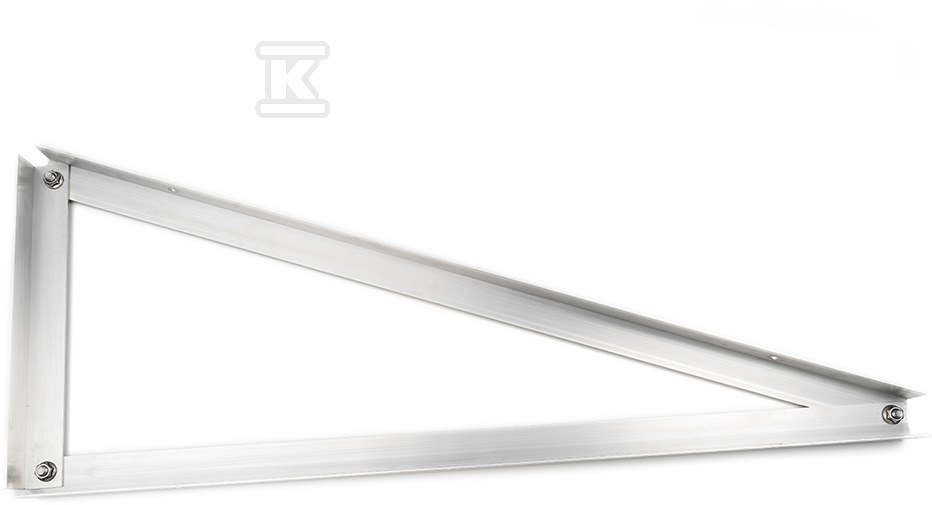

Trójkąt mały 15 stopni 60096-15

Aluminiowy trójkąt montażowy 15° do paneli fotowoltaicznych na dachu płaskim

Trójkąt aluminiowy przeznaczony do montażu paneli fotowoltaicznych w układzie poziomym. Element konstrukcyjny przeznaczony do konstrukcji balastowej lub przykręcanej na dachu płaskim. Służy do uzyskania stałego kąta nachylenia 15° bez konieczności wiercenia w pokryciu w wariancie obciążeniowym.

Budowa i przeznaczenie

Wykonany z aluminium, co przekłada się na niską masę własną przy zachowaniu sztywności konstrukcyjnej. Masa elementu to 1,34 kg, a kolorystyka odpowiada naturalnemu wykończeniu aluminium. Trójkąt tworzy stabilną podstawę pod moduły montowane poziomo i współpracuje z systemami obciążeniowymi oraz z rozwiązaniami mocowanymi mechanicznie do podłoża.

Przeznaczenie jest ściśle montażowe - element nie służy do montażu fasadowego, jako element elewacji, w dachu ani w terenie otwartym. Nie jest przeznaczony do montażu na dachu spadzistym.

Wymiary i geometria montażowa

Geometria elementu została dobrana do standardowych modułów i zapewnia powtarzalny kąt 15°. Długość wynosi 960 mm, szerokość 928 mm, a wysokość 271 mm. Takie proporcje pozwalają na uzyskanie optymalnego nachylenia przy zachowaniu kompaktowego rozstawu konstrukcji.

Kąt 15° jest utrzymywany przez stałą geometrię trójkąta, co upraszcza projektowanie rzędu paneli i ogranicza potrzebę indywidualnych regulacji na dachu. Niska wysokość 271 mm ogranicza obciążenie wiatrem w porównaniu z wyższymi konstrukcjami.

Zastosowanie i warunki instalacji

Element jest dedykowany do montażu na dachu płaskim oraz na połaciach o niewielkim spadku. Sprawdzi się w konstrukcjach balastowych, gdzie stabilizacja uzyskiwana jest przez obciążenie, oraz w konstrukcjach przykręcanych, gdzie trójkąt mocowany jest do poszycia dachu.

Montaż na dachu płaskim to główne zastosowanie - zgodnie z parametrami nie jest to element do montażu na dachu spadzistym, w dachu, na elewacji ani w terenie otwartym. Dzięki aluminiowej budowie element dobrze znosi warunki zewnętrzne na dachu płaskim i nie wymaga dodatkowej ochrony antykorozyjnej poza naturalną odpornością materiału.
