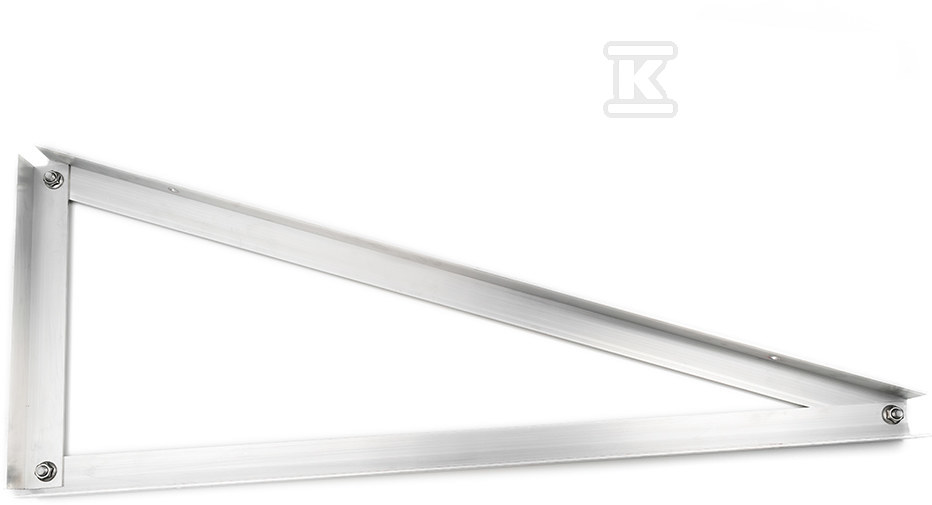

Trójkąt mały 30 stopni 60096-30

Aluminiowy trójkąt 30° do konstrukcji wsporczej paneli fotowoltaicznych na dachu płaskim

Trójkąt mały 30 stopni to element aluminiowej konstrukcji wsporczej przeznaczony do montażu paneli fotowoltaicznych w układzie poziomym. Sprawdzi się w systemach balastowych oraz w rozwiązaniach przykręcanych na dachach płaskich, gdzie potrzebne jest podniesienie modułów pod stałym kątem 30°. Dzięki kątowi 30° uzyskuje się korzystne nasłonecznienie modułów w typowych warunkach klimatycznych, bez konieczności stosowania regulacji.

Zastosowanie i sposób montażu

Element przeznaczony jest do budowy ramy nośnej dla paneli montowanych poziomo. Pracuje jako część konstrukcji balastowej lub przykręcanej, w zależności od przyjętego projektu i obciążenia dachu. Trójkąt tworzy stabilną podstawę pod profil nośny, utrzymując stałe nachylenie modułów.

• dedykowany do dachów płaskich,
• współpracuje z konstrukcją balastową i przykręcaną,
• panel układany jest poziomo na ramie.

Rozwiązanie nie jest przeznaczone do montażu fasadowego, na dachu spadzistym, w terenie otwartym, w dachu ani jako element elewacji.

Materiał i budowa

Wykonanie z aluminium zapewnia niską masę własną przy zachowaniu sztywności konstrukcji. Materiał dobrze znosi warunki zewnętrzne na dachu płaskim, jest odporny na korozję i nie wymaga dodatkowej ochrony antykorozyjnej w standardowym zastosowaniu. Aluminiowa forma trójkąta pozwala na szybkie i powtarzalne łączenie elementów ramy, co ułatwia montaż na miejscu i zapewnia powtarzalność kąta nachylenia w całej instalacji.

Kompatybilność i warunki instalacji

Trójkąt 30° współpracuje z typowymi systemami montażowymi do paneli fotowoltaicznych stosowanymi na dachach płaskich. Przeznaczony jest do pracy w konstrukcji balastowej lub przykręcanej, z panelami ułożonymi poziomo. Nie jest elementem do montażu na elewacji, w dachu ani w instalacjach naziemnych. Dzięki przeznaczeniu na dach płaski instalator może zaplanować układ balastu zgodnie z projektem statycznym, a użytkownik końcowy uzyskuje stabilne podparcie modułów pod stałym kątem.
