Trójkąt mały 35 stopni 60096-35

Aluminiowy element montażowy 35° do konstrukcji balastowej na dachu płaskim

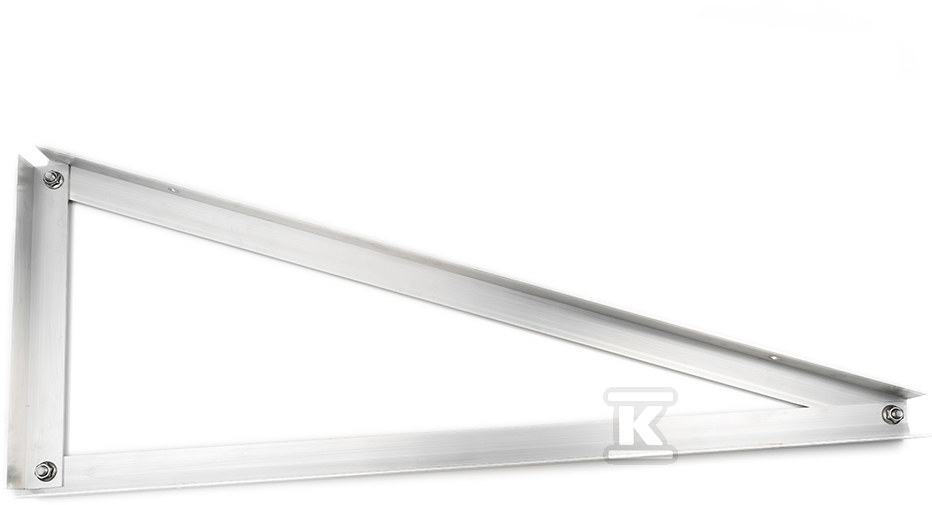

Trójkąt aluminiowy przeznaczony do montażu paneli fotowoltaicznych w układzie poziomym z kątem nachylenia 35°. Element stanowi część konstrukcji balastowej lub przykręcanej na dachu płaskim i zapewnia stałe podparcie modułów bez konieczności regulacji kąta w trakcie eksploatacji. Panel układany jest poziomo, a trójkąt tworzy stały kąt względem powierzchni dachu, co pozwala na powtarzalne rozmieszczenie rzędów w całej instalacji.

Materiał i budowa

Wykonany z aluminium. Wymiary elementu to 50 mm x 584 mm x 808 mm, co umożliwia stabilne osadzenie modułu w pozycji poziomej i zapewnia odpowiednią bazę pod obciążenie modułu oraz balastu. Konstrukcja nie jest regulowana, kąt nachylenia jest stały 35°. Brak zintegrowanego kanału kablowego oraz brak możliwości zastosowania kanału kablowego opcjonalnego, prowadzenie okablowania odbywa się poza elementem. Rodzaj zakotwienia to podstawa przeznaczona do współpracy z systemem balastowym lub z kotwieniem mechanicznym do poszycia dachu.

Element ma prostą geometrię, co ułatwia szybkie pozycjonowanie na placu budowy i ogranicza liczbę operacji montażowych. Stała wysokość i kąt oznaczają, że każdy kolejny moduł trafia na identyczne podparcie, bez konieczności pomiaru i korekty na miejscu.

Zastosowanie i warunki montażu

Przeznaczony wyłącznie do montażu na dachu płaskim. Nie jest przeznaczony do montażu fasadowego, na dachu spadzistym, w terenie otwartym, w dachu ani jako element elewacji. Działa jako część konstrukcji wsporczej, w której panel układany jest poziomo, a trójkąt tworzy stały kąt 35° względem powierzchni dachu.

W wariancie balastowym element obciążany jest dodatkowym ciężarem, który zapewnia stateczność bez ingerencji w konstrukcję budynku. W wariancie przykręcanym podstawa mocowana jest mechanicznie do poszycia dachu płaskiego. Oba sposoby wymagają płaskiej, nośnej powierzchni dachu i prawidłowego rozmieszczenia balastu zgodnie z projektem.

Dla instalatora oznacza to ograniczoną liczbę elementów do docięcia i regulacji, a dla inwestora powtarzalny wygląd instalacji i brak ruchomych części wymagających serwisu.

Kompatybilność i parametry pracy

Panel montowany poziomo, co upraszcza układanie modułów w rzędach i zapewnia jednolitą geometrię całej płaszczyzny.

Element współpracuje z konstrukcjami balastowymi i przykręcanymi przeznaczonymi na dach płaski. Nie posiada kanału kablowego, więc projekt instalacji musi uwzględniać alternatywne prowadzenie przewodów poza trójkątem. Nie jest przeznaczony do pracy w terenie otwartym ani do montażu elewacyjnego, co ogranicza jego zastosowanie do pokryć płaskich o odpowiedniej nośności.
