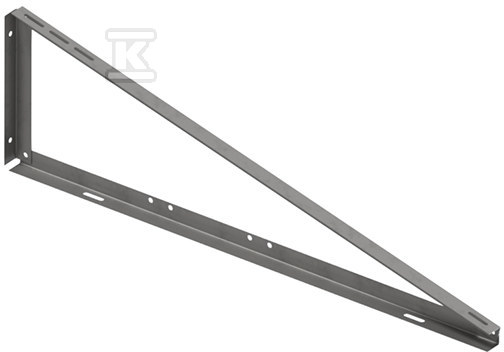

Trójkąt - montaż długi bok 20° 60125-20

Stalowy trójkąt montażowy 20° do konstrukcji fotowoltaicznych na dachu płaskim

Trójkąt stalowy przeznaczony do montażu paneli fotowoltaicznych w układzie poziomym po długim boku modułu. Element przeznaczony jest do konstrukcji balastowej lub przykręcanej na dachu płaskim, gdzie zapewnia stałe nachylenie 20° bez konieczności dodatkowych regulacji. Rozwiązanie sprawdza się zarówno dla instalatora, który potrzebuje powtarzalnego, szybkiego montażu, jak i dla inwestora oczekującego stabilnego podparcia modułów w warunkach dachu płaskiego.

Konstrukcja i materiały

Element wykonany jest ze stali, w wersji Magnelis. Trójkąty składają się z kątownika 40 x 40 x 2 mm, co daje sztywną ramę nośną przy zachowaniu stosunkowo niskiej masy własnej. Zabezpieczenie powierzchni określone jest jako Inne, zgodnie z kartą katalogową producenta. Stalowa konstrukcja zapewnia odporność mechaniczną wymaganą w montażu paneli i pozwala na przenoszenie obciążeń wynikających z balastu oraz działania wiatru na dachu płaskim.

Zastosowanie i montaż

Trójkąt służy do montażu paneli fotowoltaicznych z poziomym ułożeniem modułu względem jego długiego boku. Przeznaczony jest do konstrukcji balastowej lub przykręcanej, co daje elastyczność doboru sposobu mocowania do podłoża dachowego.

Zgodnie z parametrami ETIM element jest dedykowany do montażu na dachu płaskim: tak. Nie jest przeznaczony do montażu fasadowego, na dachu spadzistym, w terenie otwartym, w dachu ani jako element elewacji. Taki zakres ogranicza zastosowanie do montażu na dachu płaskim, gdzie trójkąt pełni rolę stałego wspornika kątowego.

Montaż po długim boku modułu upraszcza układanie rzędów paneli i pozwala uzyskać jednolite nachylenie 20° na całej powierzchni instalacji.

Wymiary i geometria

Geometria elementu odpowiada oznaczeniu TRÓJKĄT - MONTAŻ DŁUGI BOK z kątem nachylenia 20°. W dokumentacji katalogowej dla pozycji 60125-20 podano wymiary charakterystyczne:

• kąt nachylenia 20°
• wymiar B 1250 mm
• wymiar C 447 mm
• wymiar D 1176 mm

Wymiary wynikają z kątownika 40 x 40 x 2 mm i zapewniają stabilne podparcie modułu przy montażu poziomym po długim boku. Stały kąt 20° jest optymalny dla wielu lokalizacji w Polsce, pozwalając na uzyskanie dobrej rocznej produkcji energii bez mechanizmów regulacyjnych.
