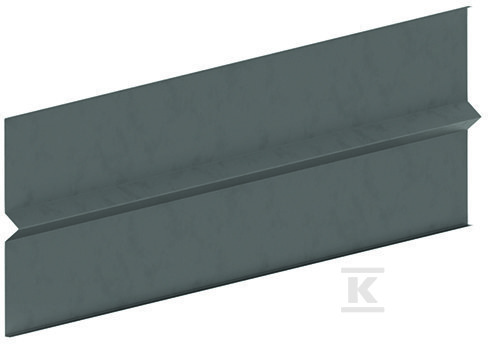

Wiatrołap do konstrukcji balastowej (magnelis)2500 20022-1

Ochrona przed wiatrem dla konstrukcji balastowych fotowoltaicznych

Element przeznaczony do zabezpieczenia konstrukcji balastowych pod panele fotowoltaiczne przed działaniem wiatru. Wiatrołap ogranicza unoszenie i przemieszczanie się balastu oraz stabilizuje całą instalację w warunkach silnych podmuchów, co przekłada się na bezpieczniejszą pracę systemu.

Konstrukcja i materiał

Wykonany jest ze stali pokrytej magnelisem, czyli powłoką cynkowo-aluminiowo-magnezową. Magnelis zapewnia dobrą odporność korozyjną w środowisku zewnętrznym i jest typowo stosowany w elementach konstrukcyjnych PV narażonych na wilgoć i zmienne warunki atmosferyczne. Wyrobem zarządza producent EL-SUN SP. Z O.O. Klasa wykonania to EXC1 i EXC2, a tolerancje wymiarów deklarowane są na poziomie klasy 1 zgodnie z PN-EN 1090-2:2018 i PN-EN 1090-3:2019. Norma odniesienia dla wyrobu to EN 1090-1:2009+A1:2011.

Zastosowanie i montaż

Wiatrołap współpracuje z konstrukcjami balastowymi do montażu paneli fotowoltaicznych. W dokumentacji katalogowej dla indeksu 20022-1 podano wymiary robocze 288 mm x 2500 mm, co odpowiada typowej długości osłony na jeden moduł lub sekcję rzędu. Element montuje się wzdłuż krawędzi rzędu konstrukcji balastowej, tworząc barierę ograniczającą efekt podciśnienia wiatrowego. Rozwiązanie jest przeznaczone do pracy razem z regulowanym uchwytem pod balast.

Zgodność i deklarowane właściwości użytkowe

Produkt należy do grupy elementów konstrukcyjnych do montażu paneli fotowoltaicznych ze stali oraz aluminium. Deklarowane właściwości użytkowe odnoszą się do tolerancji wymiarów klasy 1 oraz klasy wykonania EXC1, EXC2 wg PN-EN 1090-2:2018 i PN-EN 1090-3:2019. Nośność i odkształcenie określane są indywidualnie wg projektu i obliczeń dla typu konstrukcji zgodnie z PN-EN 1990, PN-EN 1991-1-1, PN-EN 1991-1-3, PN-EN 1991-1-4 oraz PN-EN 1993-1-1. Spawalność i wytrzymałość zmęczeniowa oznaczone są jako NPD w deklaracji.
