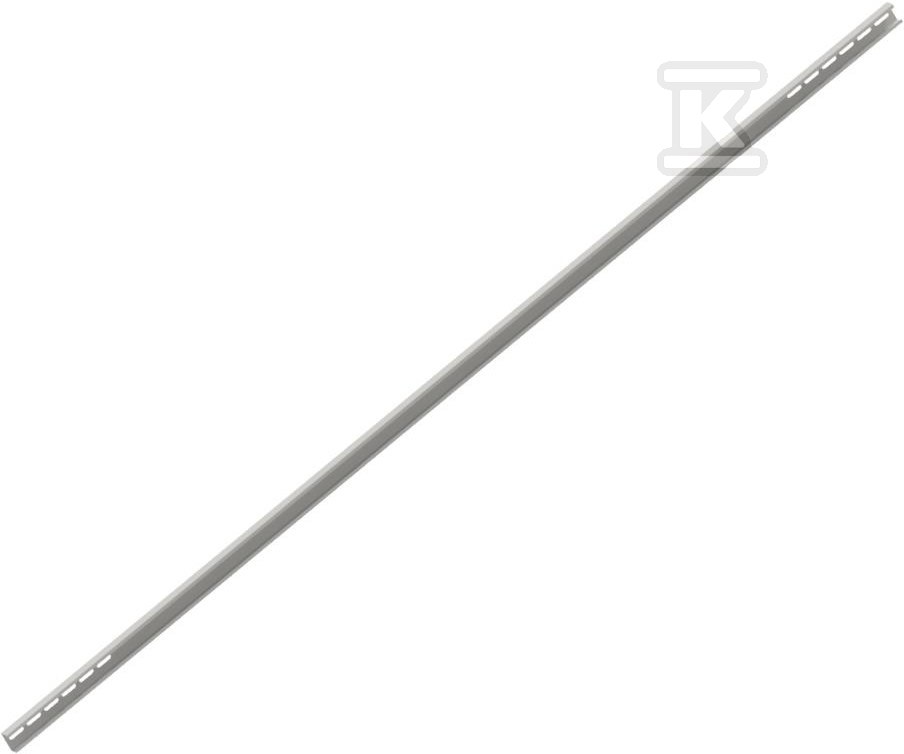

Zastrzał tył-tył C60x35x1.5-3300 P143C33

Element konstrukcji gruntowej do montażu paneli fotowoltaicznych

Profil zastrzał tył-tył przeznaczony jest do budowy stalowych konstrukcji naziemnych pod panele fotowoltaiczne. Rozwiązanie wykorzystywane jest tam, gdzie potrzebne jest stabilne, trwałe podparcie modułów bez konieczności posadowienia na dachu. Stalowy przekrój C zapewnia sztywność przy zachowaniu możliwości łączenia elementów w rozbudowane ramy gruntowe.

• służy jako element łączący i wzmacniający w układach ramowych
• umożliwia przeniesienie obciążeń pomiędzy słupami a belkami nośnymi
• pozwala na stabilizację całej konstrukcji na podłożu

Budowa i powłoka antykorozyjna

Podstawę stanowi stal o przekroju C 60x35x1,5. Szerokość i wysokość profilu wynoszą 35 mm, co w połączeniu z grubością ścianki 1,5 mm daje zwartą, sztywną sekcję do pracy na rozciąganie i ściskanie w konstrukcji. Powierzchnia pokryta jest warstwą magnelis, czyli powłoką cynkowo-magnezową, która zwiększa odporność na korozję w warunkach zewnętrznych typowych dla instalacji gruntowych. Magnelis ogranicza powstawanie ognisk korozji nawet przy uszkodzeniach mechanicznych powłoki i wydłuża okres bezobsługowej pracy konstrukcji.

Zastosowanie w instalacjach naziemnych

Zastrzał tył-tył sprawdza się w montażu wbijanym lub kotwionym, w zależności od projektu fundamentu. Kształt C umożliwia zakotwienie i przeniesienie sił pomiędzy elementami ramy, a także współpracę z typowymi systemami mocowań fotowoltaicznych opartymi na konstrukcjach stalowych. Profil wykorzystywany jest w liniach nośnych i podporowych, gdzie wymagana jest przewidywalna geometria łączeń i równe linie montażowe.

Wymiary i masa

Profil dostępny jest w długości 3300. Masa liniowa wynosi około 5,75 kg/m, co ułatwia planowanie transportu, montażu oraz dobór odpowiednich środków podnoszących. Stała geometria 35 mm x 35 mm pozwala na przewidywalne łączenie z pozostałymi elementami konstrukcji gruntowej i zachowanie powtarzalności połączeń w całej instalacji.
