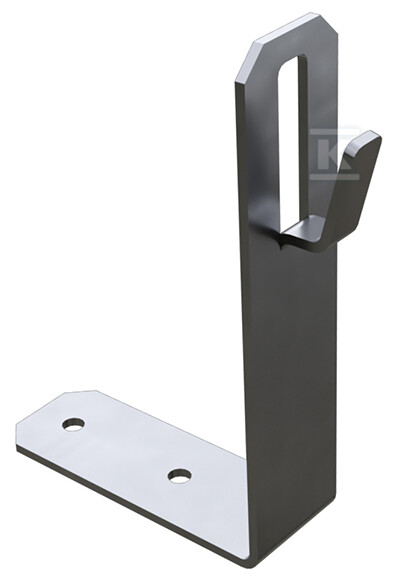

Uchwyt kątowy prosty zaciskany, 120 mm OG L10132

Prowadzenie drutu odgromowego na dachach z gontem bitumicznym i drewnianym

Uchwyt kątowy prosty zaciskany służy do prowadzenia drutu odgromowego na dachach pokrytych gontem bitumicznym i drewnianym. Konstrukcja pozwala na stabilne ułożenie przewodu wzdłuż połaci, a zacisk zapewnia pewne trzymanie drutu O 8 mm bez jego uszkodzenia. Montaż na wkręty farmerskie umożliwia szybkie i pewne mocowanie do konstrukcji dachu, co jest istotne przy pracach instalacyjnych na pochyłych powierzchniach.

Materiał i wykonanie

Wykonanie ze stali ocynkowanej ogniowo zapewnia odporność na korozję w warunkach zewnętrznych. Powłoka ogniowa tworzy trwałą barierę ochronną, która sprawdza się w ekspozycji na wilgoć, zmiany temperatury i działanie czynników atmosferycznych typowych dla instalacji odgromowych na dachu. Typ zaciskany oznacza, że przewód jest mocowany poprzez dociśnięcie elementu, co daje stały kontakt i ułatwia regulację położenia drutu w trakcie montażu.

Montaż i kompatybilność

Przeznaczony jest do pracy z drutem odgromowym O 8 mm. Dzięki kątowej geometrii prosty uchwyt umożliwia prowadzenie przewodu wzdłuż krawędzi i załamań pokrycia, zachowując równy przebieg instalacji.

Wymiary i geometria uchwytu 120 mm

Uchwyt w wersji 120 mm charakteryzuje się zwartą, ale wystarczająco rozstawioną geometrią do prowadzenia przewodu na dachach z gontem. Nominalny rozmiar 120 mm odnosi się do podstawowego wymiaru roboczego elementu, co przekłada się na odpowiedni rozstaw mocowania i promień prowadzenia drutu.

Dane geometryczne z karty katalogowej

W dokumentacji producenta dla typu L10132 podano wymiary 120 mm, 155 mm, 85 mm, 25 mm, 1,5 mm oraz otwór O 5 mm. Grubość blachy 1,5 mm zapewnia sztywność elementu przy zachowaniu lekkości montażu. Całkowita długość elementu 155 mm pozwala na pewne oparcie na pokryciu, a wymiary 85 mm i 25 mm definiują rozstaw i wysokość prowadzenia drutu.

Zastosowanie w instalacji odgromowej

Uchwyt sprawdza się w instalacjach odgromowych prowadzonych po powierzchni dachu, gdzie wymagane jest dyskretne i trwałe utrzymanie przewodu bez ingerencji w warstwę izolacyjną. Rozwiązanie zaciskane ułatwia montaż i ewentualne korekty położenia drutu po ułożeniu pokrycia.

Kompatybilność z pokryciem dachowym

Produkt jest dedykowany do dachów z gontem bitumicznym i drewnianym. Kątowa forma umożliwia obejście wypukłości gontu i stabilne prowadzenie przewodu wzdłuż linii kalenicy, okapu lub przyłączy.
