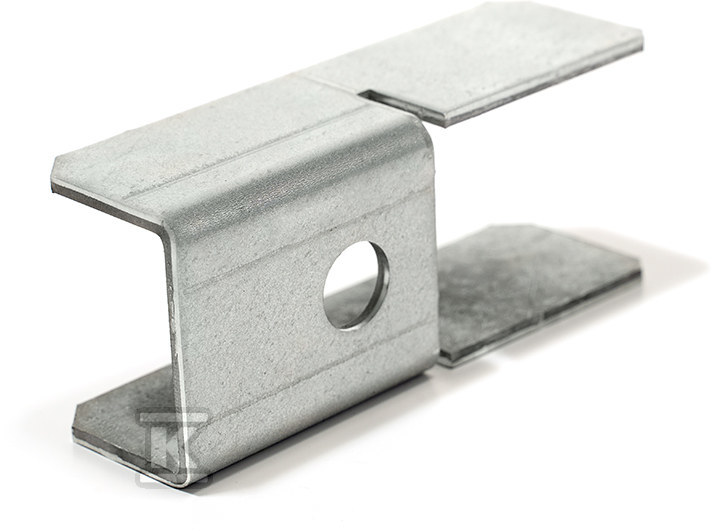

Uchwyt rygiel-płatew P155C01

Uchwyt do połączenia rygla z płatwią w konstrukcji gruntowej

Uchwyt rygiel-płatew to element konstrukcji gruntowej przeznaczony do montażu paneli fotowoltaicznych. Łączy ze sobą rygiel i płatwię w ramach stalowej ramy nośnej, zapewniając stabilne przeniesienie obciążeń między poziomymi i pionowymi elementami konstrukcji. Wykonany jest ze stali pokrytej powłoką magnelis, co daje odporność na korozję w warunkach zewnętrznych. Powierzchnia styku jest podklejona taśmą EPDM, która ogranicza bezpośredni kontakt metal-metal i chroni przed ścieraniem.

Budowa i materiały

Podstawę stanowi stal magnelisowa, czyli stal ze stopową powłoką cynkowo-magnezowo-aluminiową. Taki typ zabezpieczenia antykorozyjnego jest stosowany w elementach narażonych na działanie wilgoci i zmiennych temperatur przez cały rok. Geometria uchwytu umożliwia szybkie spasowanie z profilem rygla i płatwi bez konieczności dodatkowej obróbki na placu budowy. Wymiary 45 x 30 x 94 mm pozwalają na montaż w standardowych systemach gruntowych z zachowaniem sztywności połączenia. Podklejenie taśmą EPDM dodatkowo zabezpiecza elementy przed mikroprzemieszczeniami i ogranicza hałas mechaniczny.

Zastosowanie w systemach montażowych

Uchwyt jest przeznaczony do konstrukcji naziemnych, w których głównymi elementami są słupy, rygle i płatwie wykonane z profili stalowych półzamkniętych. W takich układach moduły fotowoltaiczne mogą być montowane w orientacji pionowej i poziomej, przy użyciu klem, śrub imbusowych i nakrętek kontrujących. Maksymalna długość ciągłej konstrukcji w systemach tego typu sięga 25 m, a uchwyt rygiel-płatew stanowi jeden z kluczowych punktów przeniesienia sił wiatrowych i śniegowych. Rozwiązanie sprawdza się w instalacjach wolnostojących na gruncie, gdzie liczy się powtarzalność połączeń i ograniczenie liczby operacji montażowych.

Zgodność i certyfikaty

Elementy konstrukcyjne do montażu paneli fotowoltaicznych produkowane przez EL-SUN Sp. z o.o. objęte są Deklaracją Właściwości Użytkowych na podstawie normy EN 1090-1:2009+A1:2011. Deklaracja nr 2525-CPR-PL21/1538 z 2021 roku określa klasę wykonania EXC1 i EXC2 oraz klasę tolerancji wymiarów 1 zgodnie z PN-EN 1090-2:2018 i PN-EN 1090-3:2019. Nośność i odkształcenie elementów określane są zgodnie z PN-EN 1990, PN-EN 1991-1-1, PN-EN 1991-1-3, PN-EN 1991-1-4 oraz PN-EN 1993-1-1. Producent posiada certyfikat systemu zarządzania jakością PN-EN ISO 9001:2015 oraz certyfikat systemu zarządzania środowiskowego ISO 14001:2015, co potwierdza kontrolę procesu projektowania, produkcji i sprzedaży elementów instalacji fotowoltaicznych i odgromowych.
