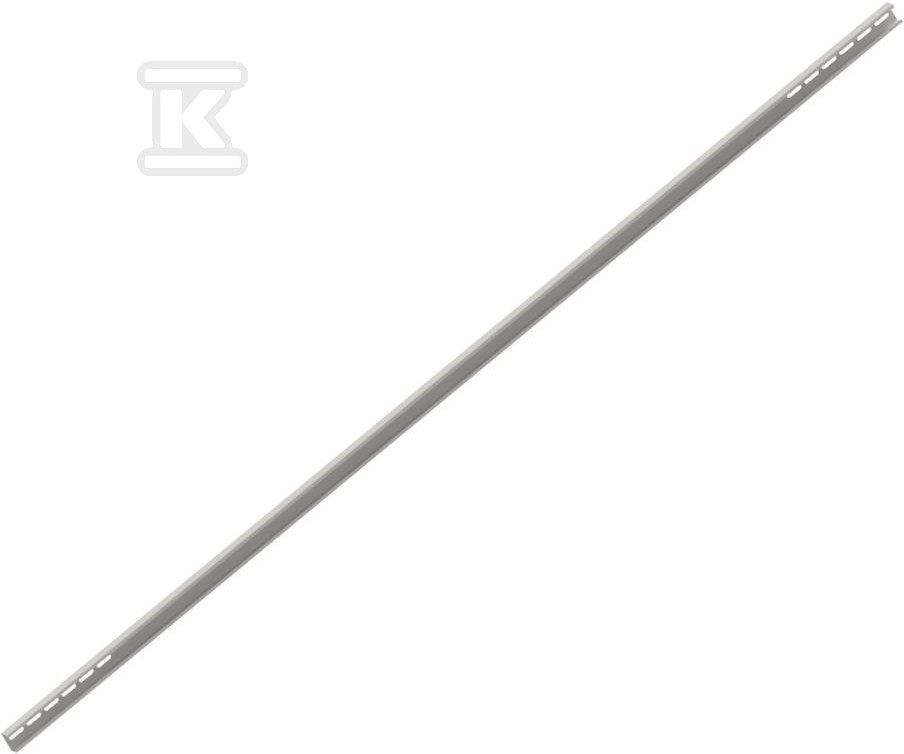

Zastrzał Tył-Tył C60X35X1,5X2950 P145C29

Element konstrukcyjny do montażu gruntowego z powłoką Magnelis

Zastrzał tył-tył to element konstrukcji gruntowej pod panele fotowoltaiczne przeznaczony do łączenia i usztywniania ramy nośnej. Wykonany jest ze stali pokrytej magnelisem. Profil półzamknięty 60 mm x 35 mm o grubości ścianki 1,5 mm i długości 2950 mm pozwala na stabilne przeniesienie obciążeń wiatrem i śniegiem w systemach montażowych na gruncie.

Element współpracuje z głównymi komponentami konstrukcji gruntowej - słupami, ryglem i płatwią - tworząc sztywną kratownicę pod moduły. Rozwiązanie tył-tył umożliwia montaż z zachowaniem ciągłości płaszczyzny montażowej i ułatwia szybkie składanie ramy na placu budowy. Stal magnelisowa zachowuje właściwości mechaniczne stali konstrukcyjnej przy jednoczesnym zwiększonym oporze na korozję w porównaniu do tradycyjnego cynkowania.

Budowa i materiał

• Stal konstrukcyjna z powłoką typu Magnelis - warstwa cynkowo-aluminiowo-magnezowa zapewnia odporność na korozję atmosferyczną i uszkodzenia mechaniczne podczas transportu i montażu.
• Profil półzamknięty 60 mm x 35 mm, grubość ścianki 1,5 mm, długość 2950 mm - wymiary pozwalają na zastosowanie w standardowych rozstawach słupów konstrukcji gruntowych.

Zastosowanie w systemach montażowych

Zastrzał przeznaczony jest do konstrukcji gruntowych pod panele fotowoltaiczne, w układach poziomych i pionowych. W praktyce instalacyjnej pełni funkcję łącznika usztywniającego między płatwiami a słupami lub między poszczególnymi segmentami ramy. Dzięki temu zwiększa sztywność całej konstrukcji przy zachowaniu lekkiej, modułowej budowy.

Element sprawdza się w systemach z maksymalną długością rzędu do 25 m, gdzie kluczowe jest zachowanie stateczności przy dużych rozpiętościach. Montaż odbywa się za pomocą standardowych elementów złącznych stosowanych w systemach EL-SUN, co skraca czas realizacji na budowie.

Zgodność i wykonanie

Produkty z rodziny elementów konstrukcyjnych do montażu paneli fotowoltaicznych są wytwarzane zgodnie z normą EN 1090-1:2009+A1:2011. Deklarowane właściwości użytkowe obejmują tolerancje wymiarów klasy 1 wg PN-EN 1090-2:2018 i PN-EN 1090-3:2019 oraz klasę wykonania EXC1, EXC2.

Nośność i odkształcenie elementów określane są na podstawie obliczeń zgodnie z PN-EN 1990, PN-EN 1991-1-1, PN-EN 1991-1-3, PN-EN 1991-1-4 i PN-EN 1993-1-1. Produkcja prowadzona jest w systemie zarządzania jakością PN-EN ISO 9001:2015 oraz środowiskowego ISO 14001:2015, co potwierdza powtarzalność parametrów i kontrolę procesu wytwarzania.
