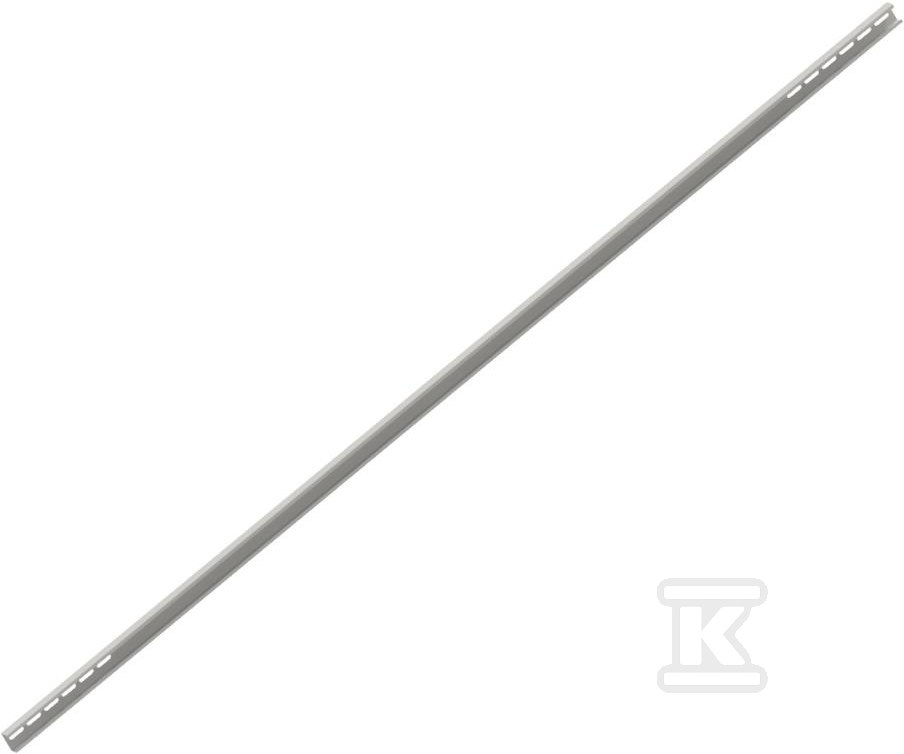

Zastrzał Tył-Tył C60X35X1,5X3600 P143C36

Element konstrukcyjny do gruntowych instalacji fotowoltaicznych

Element przeznaczony do budowy konstrukcji gruntowych pod panele fotowoltaiczne, stosowany jako zastrzał w układzie Tył-Tył. Wykonany jest ze stali pokrytej powłoką Magnelis, co zapewnia podwyższoną odporność na korozję w warunkach zewnętrznych. Profil o przekroju 60 mm × 35 mm z grubością ścianki 1,5 mm i długością 3600 mm stanowi sztywny łącznik wzmacniający ramę nośną kolektora. Rozwiązanie jest częścią systemów montażowych EL-SUN przeznaczonych do posadowienia modułów na gruncie, w konfiguracjach z słupami, ryglem i płatwiami.

Budowa i powłoka Magnelis

Podstawą elementu jest stal z powłoką typu Magnelis, stosowaną w konstrukcjach narażonych na działanie wilgoci i zmiennych warunków atmosferycznych. Profil o wymiarach 60 mm × 35 mm i długości 3600 mm zapewnia stabilność połączenia przy zachowaniu możliwości spawania i łączenia z pozostałymi elementami konstrukcji gruntowej. Grubość ścianki 1,5 mm została dobrana do pracy w układach nośnych farm fotowoltaicznych.

Zastosowanie montażowe

Zastrzał Tył-Tył P143C36 pracuje jako element wzmacniający w konstrukcjach gruntowych, łącząc ze sobą części ramy z tyłu kolektora. Dzięki długości 3600 mm nadaje się do rozpiętości typowych dla rzędów paneli montowanych na gruncie. Element współpracuje z profilami słupów, rygli i płatwi wykonanymi z półzamkniętych profili stalowych z powłoką Magnelis, tworząc sztywną kratownicę nośną. Montaż odbywa się w systemach z posadowieniem na systemie korzeniowym, na gwincie ziemnym lub kotwionym, w zależności od projektu fundamentu. Konstrukcja pozwala na montaż modułów w układzie poziomym i pionowym, z maksymalną długością całej konstrukcji do 25 m.

Zgodność normowa i certyfikacja

Wyroby tego typu należą do elementów konstrukcyjnych do montażu paneli fotowoltaicznych ze stali, objętych deklaracją właściwości użytkowych na podstawie normy EN 1090-1:2009+A1:2011. Certyfikat 2525-CPR-PL21/1538 z 2021 roku potwierdza klasę wykonania EXC1 i EXC2 oraz klasę tolerancji wymiarów 1 zgodnie z PN-EN 1090-2:2018 i PN-EN 1090-3:2019. Nośność i odkształcenie określane są indywidualnie dla typu konstrukcji zgodnie z PN-EN 1990, PN-EN 1991-1-1, PN-EN 1991-1-3, PN-EN 1991-1-4 oraz PN-EN 1993-1-1. Produkcja odbywa się w systemie zarządzania jakością PN-EN ISO 9001:2015, certyfikat rejestracyjny AC090 100/2355/5900/2024, oraz w systemie zarządzania środowiskowego certyfikat 4801863 ważny od 18 czerwca 2024 do 17 czerwca 2027.
