Obejma RURY odgromowej 20 l-80 06.59A

Sztywny uchwyt do stabilnego prowadzenia rury odgromowej 20 mm

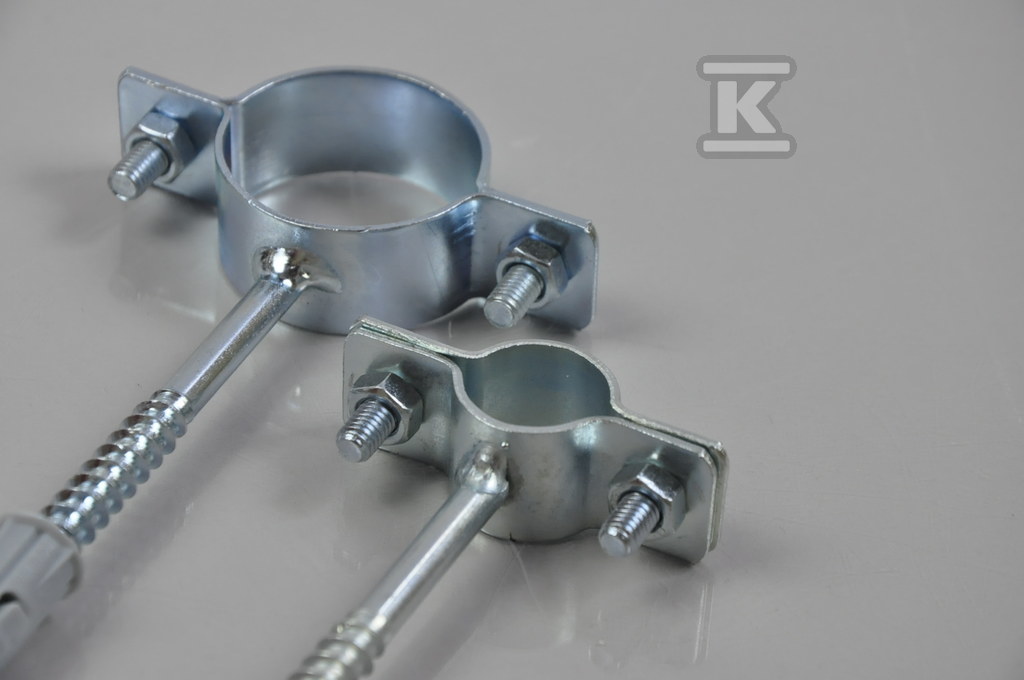

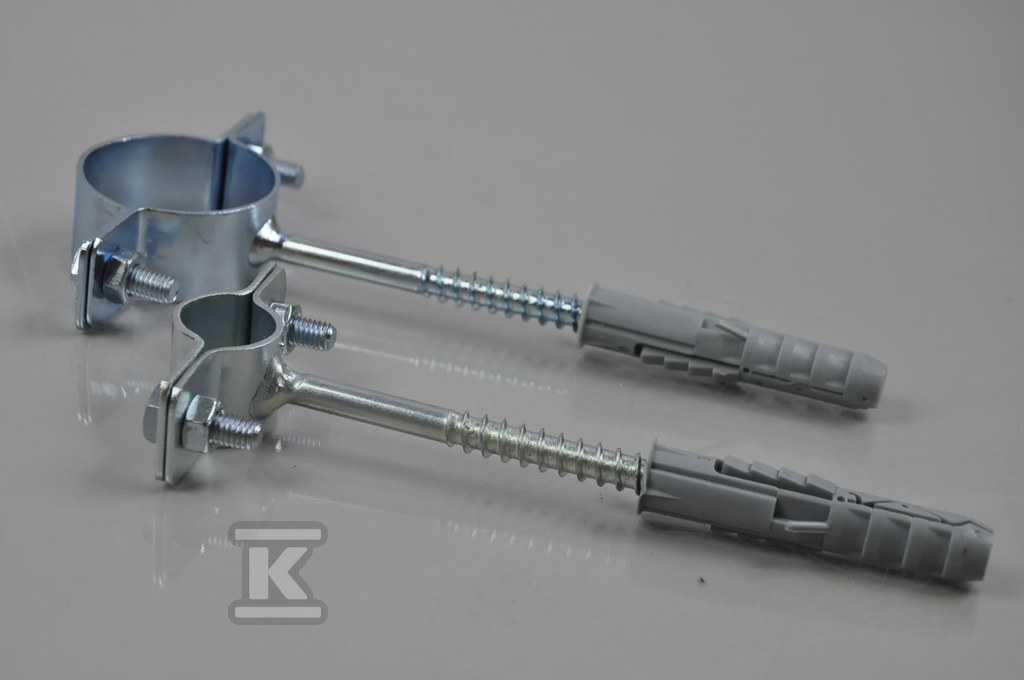

Uchwyt 20 L-80 z oznaczeniem katalogowym 06.59 A to element montażowy przeznaczony do precyzyjnego i trwałego mocowania rury spustowej systemów odprowadzania prądu piorunowego. Rozwiązanie o modelu sztywnym zapewnia pewne objęcie przewodu o średnicy 20 mm i ogranicza jego przemieszczanie pod wpływem wiatru oraz drgań mechanicznych. Konstrukcja z kółkiem pozwala na pewne objęcie rury i stabilne przymocowanie jej do elewacji budynku.

Konstrukcja i sposób montażu

Uchwyt wykonany jest ze stali ze zabezpieczeniem powierzchni w postaci ocynku galwanicznego. Taki wybór materiału przekłada się na odporność na korozję w warunkach zewnętrznych i zachowanie sztywności połączenia w czasie. Otwór połączeniowy o średnicy 10 mm umożliwia przymocowanie obejmy do podłoża za pomocą standardowego łącznika. Zakres mocowania wynosi 60 - 80 mm, co odpowiada typowym rozstawom kotwienia na elewacji. Wymiary gabarytowe elementu to ok. 0,055 m × 0,019 m × 0,149 m.

Montaż odbywa się poprzez założenie obejmy na rurę spustową o średnicy zewnętrznej 20 mm i przykręcenie jej do ściany w wybranym punkcie trasy odprowadzenia. Sztywna budowa eliminuje luz i utrzymuje rurę w stałej osi, co jest istotne dla prawidłowego spływu prądu do uziomu.

Zastosowanie w instalacjach odgromowych

Głównym przeznaczeniem obejmy 20 L-80 jest stabilizacja rur spustowych prowadzących przewody odprowadzające prąd piorunowy od zwodów dachowych do uziomu. Uchwyt sprawdza się przy mocowaniu rury osłonowej i spustowej na elewacji budynku. Zakres średnic przewodu do mocowania w uchwycie to 20 - 20 mm, co oznacza dedykację do rur o tej nominalnej średnicy niezależnie od producenta, pod warunkiem spełnienia parametrów technicznych instalacji.

Dzięki precyzyjnemu dopasowaniu rozmiar 20 L-80 jest zoptymalizowany pod kątem standardowych rur stosowanych w systemach odgromowych. Sztywne trzymanie rury ogranicza ryzyko jej ugięcia i kontaktu z elementami budynku, co wspiera bezpieczeństwo ludzi i mienia.

Parametry wykonania i zgodność

Model sztywny zapewnia stałe trzymanie bez elementów sprężynujących. Średnica wewnętrzna przeznaczona do mocowania wynosi 20 mm. Zgodnie z danymi ETIM materiał określany jest jako tworzywo sztuczne, a model jako sztywny, przy czym w kartach produktowych producenta podawany jest materiał stalowy z ocynkiem galwanicznym. Parametr bezhalogenowe wskazywany jest jako nie.

Uchwyt nie posiada łącznika bimetalowego i nie jest wykonaniem przeciwwybuchowym. Jest to standardowy element prowadzenia kabli dla ochrony odgromowej, przeznaczony do pracy na zewnątrz budynku w typowych warunkach klimatycznych.
