Bednarka 25x4 miedziowana 82504004

Prowadzenie uziemienia i połączeń wyrównawczych w instalacjach odgromowych

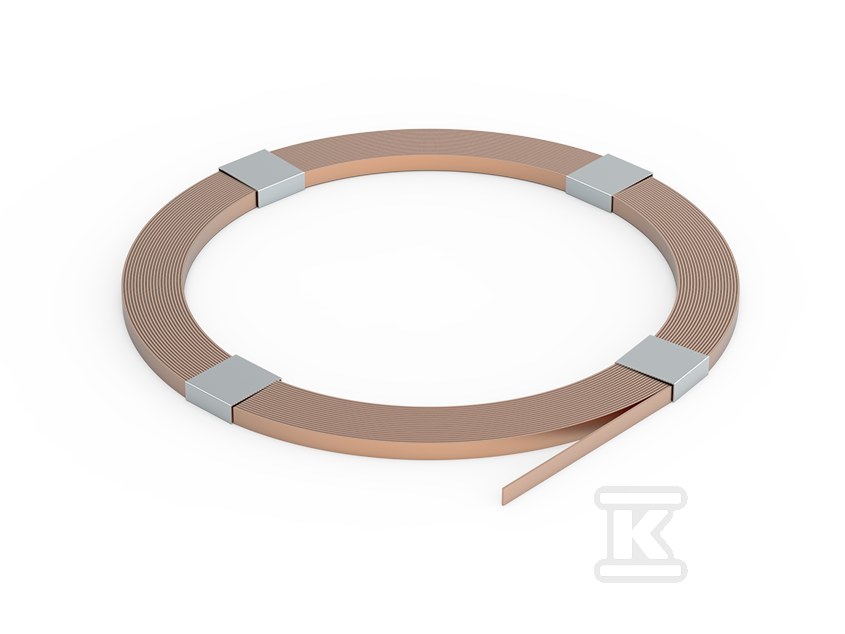

Pas stalowy z powłoką miedzianą o przekroju 25 x 4 mm, oznaczony symbolem 82504004, przeznaczony jest do wykonywania ciągłych przewodów w systemach ochrony odgromowej i uziemiających. Stalowe jądro zapewnia wytrzymałość mechaniczną na rozciąganie i obciążenia montażowe, a miedziowanie poprawia przewodność elektryczną oraz ogranicza korozję w kontakcie z gruntem i wilgocią.

Konstrukcja i materiał

Pas wykonany jest ze stali miedziowanej, czyli rdzeń stalowy pokryty warstwą miedzi. Szerokość 25 mm i grubość 4 mm dają przekrój wystarczający do pracy jako zwód, przewód odprowadzający lub element siatki uziemiającej. Waga wynosi ok. 0,79 kg na metr bieżący, co ułatwia planowanie transportu i montażu bez konieczności stosowania specjalistycznego sprzętu podnośnikowego. Powierzchnia miedziana ogranicza tworzenie się warstwy tlenków na styku z innymi elementami metalowymi i zmniejsza opór przejścia w połączeniach spawanych lub zaciskowych. Taki przekrój jest powszechnie stosowany w instalacjach przemysłowych i obiektach użyteczności publicznej, gdzie liczy się zarówno nośność mechaniczna, jak i długotrwała stabilność elektryczna.

Zastosowanie w systemach odgromowych i uziemiających

Produkt służy do:

• wykonywania uziemień fundamentowych, kratowych i otokowych typu B,
• prowadzenia zwodów i przewodów odprowadzających,
• instalacji połączeń wyrównawczych zapewniających równopotencjał konstrukcji.

Może być układany w gruncie jako element siatki uziemiającej lub prowadzony po elewacji i konstrukcji budynku jako przewód połączeniowy. Dzięki wymiarom 25 x 4 mm pas łatwo dopasowuje się do standardowych uchwytów odgromowych i zacisków, co upraszcza prowadzenie ciągów poziomych i pionowych bez konieczności dodatkowej obróbki. W praktyce instalatorzy wykorzystują go zarówno w nowych obiektach, jak i przy modernizacji istniejących systemów ochrony odgromowej.

Montaż i warunki pracy

Bednarka przeznaczona jest do montażu naziemnego i podziemnego w zależności od zastosowanego uchwytu i sposobu prowadzenia. W uziemieniach fundamentowych układana jest w wykopie na głębokości zapewniającej stały kontakt z wilgotnym gruntem, co poprawia skuteczność rozpraszania prądu. Jako zwód lub przewód odprowadzający prowadzona jest w sposób zapewniający ciągłość elektryczną i ochronę mechaniczną przed uszkodzeniami.
