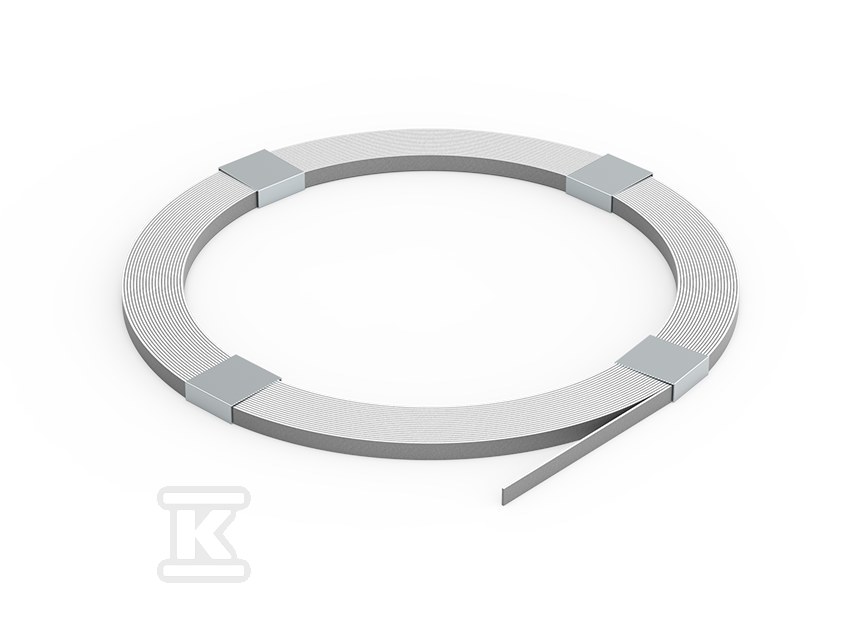

Bednarka 30x3,5 83003502

Uniwersalna taśma uziemiająca 30×3,5 mm do instalacji odgromowych i połączeń wyrównawczych

Taśma ocynkowana 30×3,5 mm z katalogiem 83003502 przeznaczona jest do wykonywania trwałych połączeń w instalacjach ochrony odgromowej i uziemiających. Szerokość 30 mm i grubość 3,5 mm dają przekrój zapewniający niską rezystancję rozpraszania prądu oraz dobrą mechaniczną wytrzymałość podczas układania w gruncie, betonie i na zewnątrz obiektów. Powłoka cynkowa wykonana metodą ogniową zapewnia odporność na korozję w typowych warunkach gruntowych i atmosferycznych, co przekłada się na długą żywotność połączenia bez konieczności częstej konserwacji.

Waga 0,824 kg na metr bieżący ułatwia planowanie transportu i montażu, a jednocześnie świadczy o masywności przekroju w porównaniu z cieńszymi taśmami. Produkt sprawdza się zarówno w ręcznym układaniu, jak i w pracach zmechanizowanych przy większych instalacjach.

Zastosowanie w uziemieniach fundamentowych, kratowych i otokowych

Taśma służy do wykonywania uziemień fundamentowych, kratowych lub otokowych typu B, a także zwodów i przewodów odprowadzających. Stosowana jest również w instalacjach połączeń wyrównawczych, gdzie wymagane jest pewne i ciągłe połączenie metalowe między elementami konstrukcyjnymi a systemem uziemiającym.

• uziemienia fundamentowe układane w warstwie chudego betonu lub bezpośrednio w gruncie pod fundamentem
• uziemienia otokowe prowadzone wokół budynku na głębokości roboczej
• kraty uziemiające łączące kilka elektrod w jeden system rozpraszający
• przewody odprowadzające od zwodów do uziemienia
• połączenia wyrównawcze instalacji elektrycznych i metalowych elementów konstrukcji

Dzięki płaskiemu przekrojowi taśmę łatwo łączyć ze sobą i z prętami uziemiającymi za pomocą zacisków lub spawania, co jest standardem w wykonawstwie odgromowym.

Budowa i właściwości materiału ocynkowanego

Wykonanie z taśmy stalowej ocynkowanej ogniowo zapewnia jednorodną powłokę cynku na całej powierzchni, w tym na krawędziach. Szerokość 30 mm i grubość 3,5 mm dają przekrój 105 mm2, co w praktyce oznacza niską rezystancję prądową i odporność na mechaniczne uszkodzenia podczas zasypywania.

• materiał: stal ocynkowana ogniowo
• szerokość 30 mm, grubość 3,5 mm
• masa 0,824 kg na metr bieżący
• numer katalogowy 83003502

Płaski kształt ułatwia układanie w rowach i wylewkach betonowych, a także poprawia kontakt z gruntem w porównaniu z okrągłymi przewodami o zbliżonym przekroju.

Montaż i warunki pracy

Taśma przeznaczona jest do pracy w gruncie, w betonie oraz na zewnątrz budynków. W uziemieniach fundamentowych układa się ją w płaszczyźnie fundamentu, w uziemieniach otokowych na obwodzie obiektu, zwykle na głębokości zapewniającej stałą wilgotność gruntu. Połączenia wykonuje się zgodnie z zasadami sztuki instalacyjnej, z zachowaniem ciągłości elektrycznej i mechaniczną trwałością złącza.

W instalacjach odgromowych taśma pełni rolę przewodu odprowadzającego i elementu uziemiającego, współpracując z zwodami, uchwytami i zaciskami uziemiającymi. Dzięki ocynkowi ogniowemu zachowuje właściwości przewodzące w warunkach zmiennej wilgotności i obecności soli w gruncie.
