Bednarka 40x4 OG 84004002

Uniwersalna bednarka ocynkowana do uziemień i ochrony odgromowej

Bednarka 40x4 OG to płaski element stalowy przeznaczony do budowy trwałych systemów uziemiających i odgromowych. Sprawdzi się zarówno przy wykonawstwie uziemień fundamentowych, kratowych i otokowych typu B, jak i przy prowadzeniu zwodów oraz przewodów odprowadzających. Dzięki płaskiemu przekrojowi i stabilnym wymiarom łatwo układa się ją w gruncie, wylewkach fundamentowych i na elewacjach, a także wykorzystuje do instalacji połączeń wyrównawczych wymagających pewnego, ciągłego połączenia metalowego.

Zastosowanie w systemach odgromowych i wyrównawczych

Element jest projektowany do prac, w których liczy się przewodność i mechaniczna wytrzymałość na rozciąganie oraz na działanie środowiska gruntowego.

• Uziemienia fundamentowe, kratowe i otokowe typu B - układana w wykopach i wylewkach jako główna siatka odprowadzająca ładunek do gruntu.
• Zwody i przewody odprowadzające - prowadzenie trasy odprowadzenia prądu piorunowego od urządzenia piorunochronnego do uziomu.
• Połączenia wyrównawcze - łączenie elementów instalacji, konstrukcji stalowych i przewodów ochronnych w jedną sieć ekwipotencjalną.
• Montaż z uchwytami dostosowanymi do miejsca instalacji - pozwala na prowadzenie bednarki zarówno w gruncie, jak i na powierzchniach pionowych i poziomych.

Budowa i odporność materiału

Wykonanie ze stali ocynkowanej ogniowo zapewnia długą odporność na korozję w kontakcie z wilgotnym gruntem i atmosferą. Warstwa cynku naniesiona metodą zanurzeniową tworzy trwałą ochronę antykorozyjną, co ogranicza konieczność konserwacji w typowych warunkach budowlanych.

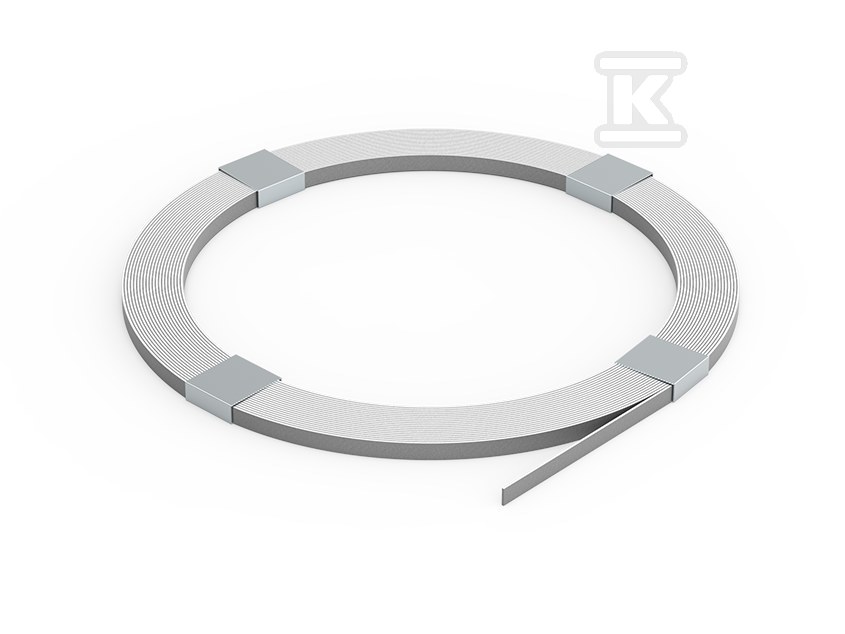

Przekrój 40 mm szerokości przy grubości 4 mm daje odpowiedni przekrój poprzeczny dla odprowadzania prądów udarowych i obciążenia mechanicznego podczas układania. Masa około 1,256 kg/m pozwala oszacować zapotrzebowanie materiałowe i obciążenie konstrukcji wsporczych. Standardowo bednarka dostarczana jest w odcinkach rolkowych, np. około 50 m na rolkę przy masie około 64 kg, co ułatwia transport i cięcie na budowie bez konieczności ręcznego rozwijania długich prętów.

Montaż i warunki pracy

Płaski kształt ułatwia układanie w rowach fundamentowych i mocowanie do podłoża za pomocą uchwytów. Stal ocynkowana ogniowo zachowuje właściwości w typowych warunkach gruntowych i zewnętrznych, a stabilne wymiary pozwalają na precyzyjne projektowanie siatki uziemiającej i tras przewodów odprowadzających.

Producent ELKO-BIS SYSTEMY ODGROMOWE SP. Z O.O. z Wrocławia specjalizuje się w elementach systemów odgromowych od ponad 20 lat, co przekłada się na powtarzalność wymiarów i zgodność z praktyką wykonawczą stosowaną przez instalatorów ochrony odgromowej i elektryków.
