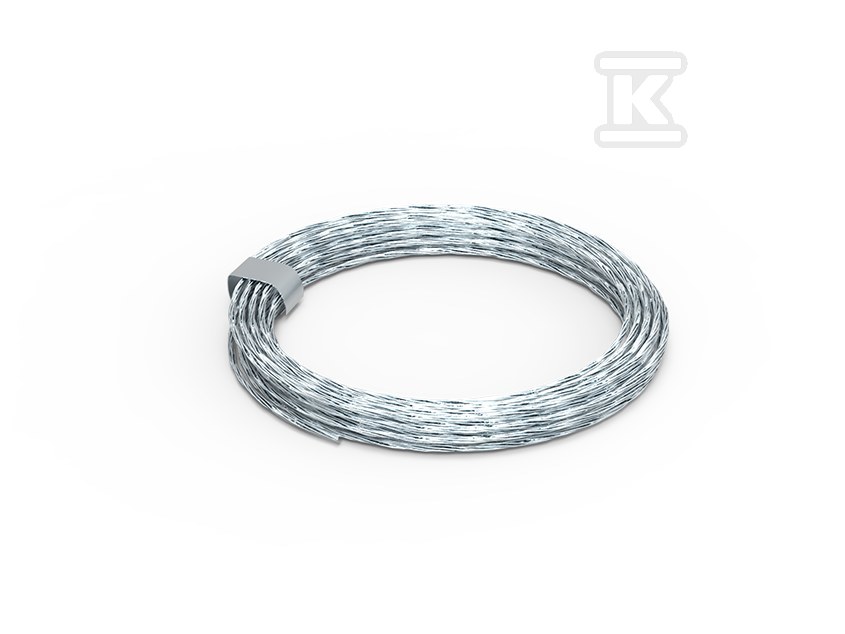

Linka aldrey 50 mm 80200809

Aluminiowa linka do wykonywania siatki zwodów poziomych

Linka aluminiowa o przekroju 50 mm2 przeznaczona jest do budowy siatki zwodów pomiędzy masztami odgromowymi. Wykonana jest ze splotu 19 drutów o średnicy 1,8 mm, co daje średnicę zewnętrzną ok. 10 mm i masę ok. 0,14 kg/mb. Aluminium w stanie surowym, bez dodatkowej powłoki, zapewnia dobrą przewodność elektryczną i odporność na warunki atmosferyczne typowe dla instalacji na zewnątrz. Powierzchnia szara, naturalna dla materiału.

Budowa i materiały

Rdzeń stanowi splot 19 x O 1,8 mm z aluminium, co przekłada się na przekrój 50 mm2. Taki układ drutów zapewnia elastyczność potrzebną przy naciąganiu między punktami mocowania, a jednocześnie zachowuje stabilność mechaniczną siatki. Brak płaszcza i brak zabezpieczenia powierzchni poza stanem surowym oznacza bezpośredni kontakt metalu z otoczeniem, co jest standardem w rozwiązaniach odgromowych, gdzie liczy się przewodność i trwałość połączenia. Materiał nie jest dodatkowo lakierowany ani izolowany, co upraszcza łączenia i kontrolę stanu technicznego.

Zastosowanie w systemach odgromowych

Linka służy do wykonywania siatki zwodów poziomych podwyższonych pomiędzy przystosowanymi masztami odgromowymi. Rozwiązanie tego typu stosuje się tam, gdzie wymagane jest rozprowadzenie potencjału na większej powierzchni dachu lub konstrukcji, a tradycyjny zwód liniowy jest niewystarczający. Aluminium ogranicza obciążenie konstrukcji w porównaniu z rozwiązaniami miedzianymi, a jednocześnie zapewnia wymaganą nośność prądową przy wyładowaniu.

Montaż i zalecenia projektowe

W praktyce instalacyjnej linka naciągana jest między masztami odgromowymi tworząc regularną siatkę. Maksymalna odległość pomiędzy masztami nie powinna przekraczać 10 m, co pozwala zachować odpowiedni naciąg i uniknąć nadmiernego ugięcia. Montaż wymaga uchwytów przystosowanych do średnicy ok. 10 mm oraz prawidłowego połączenia z elementami uziemiającymi. W razie wątpliwości projektowych producent ELKO-BIS SYSTEMY ODGROMOWE SP. Z O.O. udostępnia wsparcie techniczne w zakresie doboru rozstawu masztów i sposobu prowadzenia siatki.
