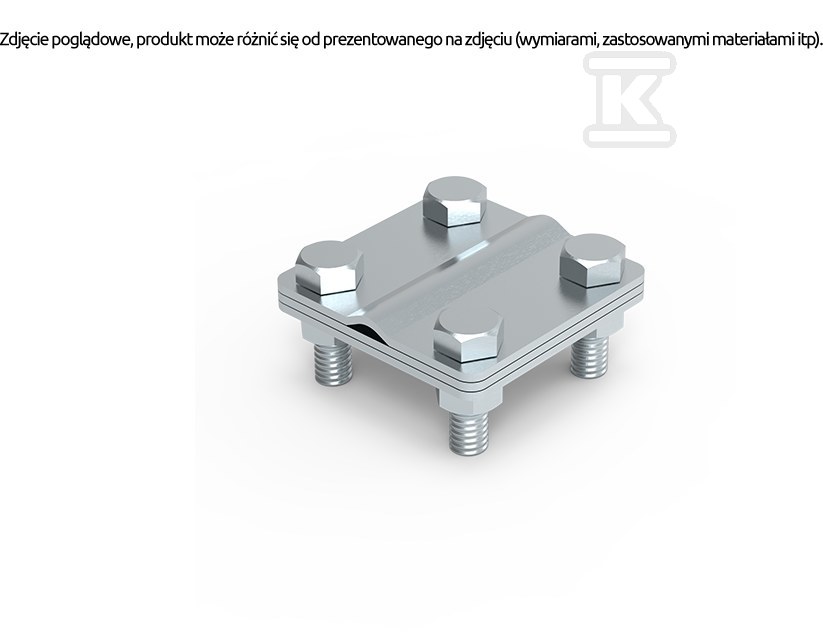

Złącze uniwersalne odgałęźne Ni 57x57 91400105

od 1 szt.15,78 zł
brutto / szt.
na zamówienie
Marka ELKO-BIS
Indeks Onninen:CVN539
Indeks producenta:91400105
EAN:5907676718381
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,031 m / 0,057 m / 0,057 m / 0,213 kg
Kod celny:73269098

Złącze uniwersalne odgałęźne Ni 57x57 91400105

Uniwersalne połączenie odgałęźne dla instalacji odgromowej i uziemiającej

Przeznaczone do wykonywania połączeń przelotowych, krzyżowych i odgałęźnych w instalacjach odgromowych oraz uziemiających. Umożliwia trwałe połączenie drutu odgromowego z bednarką, a także łączenie przewodów okrągłych z płaskimi taśmami w jednym punkcie. Rozwiązanie z serii NI sprawdza się tam, gdzie potrzebne jest rozgałęzienie toru przewodzącym bez dodatkowych spawów i z zachowaniem ciągłości elektrycznej.

Kompaktowy format 57 mm x 57 mm ułatwia montaż w ograniczonej przestrzeni na elewacji, w punktach dachowych i przy przejściach przez elementy konstrukcyjne. Wysokość opakowania 30 mm oraz masa z opakowaniem ok. 0,04 kg świadczą o niewielkiej wadze elementu, co upraszcza transport i logistykę przy większych zamówieniach. Opakowanie zbiorcze 1/50 szt. pozwala na planowanie prac w większych instalacjach.

Konstrukcja i montaż

Złącze składa się z trzech elementów o grubości 2 mm, skręcanych ze sobą za pomocą czterech śrub M8. Taki układ zapewnia równomierny docisk zarówno przewodu okrągłego, jak i płaskiej bednarki. Montaż odbywa się standardowymi narzędziami.

Trzyczęściowa budowa pozwala na wykonanie połączenia przelotowego i krzyżowego w jednym elemencie, co ogranicza liczbę złączy w torze. Dzięki temu instalatorzy zyskują szybszy montaż i mniejszą liczbę punktów potencjalnego osłabienia.

Materiał i odporność

Wykonane ze stali nierdzewnej A2 z nieobrabianą powierzchnią. Stal nierdzewna zapewnia odporność na korozję atmosferyczną i działanie czynników zewnętrznych typowych dla instalacji na zewnątrz budynku. Brak dodatkowej powłoki oznacza brak ryzyka odprysków czy starzenia się powłoki w czasie eksploatacji.

Materiał zachowuje właściwości mechaniczne i elektryczne przez długi okres, co jest istotne w elementach systemu ochrony odgromowej pracujących w warunkach zmiennej temperatury i wilgotności.

Zastosowanie i kompatybilność

Złącze jest odpowiednie do pręta uziomowego i przewodu okrągłego, a także do bednarki. W praktyce służy do połączenia drutu odgromowego z taśmą uziemiającą w miejscach rozgałęzień, przejść przez ściany i przy łączeniu fragmentów instalacji na elewacji.

Kategoria zaciski i złącza odgromowe, seria NI, klasyfikacja CN 7326 90 98. Rozwiązanie dedykowane jest dla profesjonalnych wykonawców instalacji odgromowych i uziemiających, gdzie liczy się powtarzalność montażu i zgodność z praktyką branżową.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
