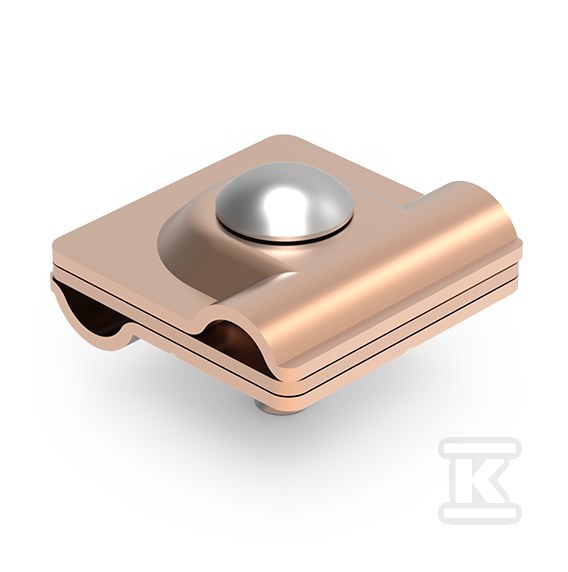

Złącze krzyżowe 1-otworowe 3-elementowe CU 95501103

od 1 szt.30,84 zł
brutto / szt.
na zamówienie
Marka ELKO-BIS
Indeks Onninen:DEV823
Indeks producenta:95501103
EAN:5907676766092
Opakowania zbiorcze:1 / 50 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Materiał: Miedź
Rodzaj łącznika: Łącznik krzyżowy
Rodzaj mocowania śrubowego: Śruba z płaskim łbem
Średnica przewodu okrągłego 1: 8 ... 10 mm
Średnica przewodu okrągłego 2: 8 ... 10 mm
Zabezpieczenie powierzchni: Stan surowy

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,045 m / 0,045 m / 0,035 m / 0,13 kg
Kod celny:74198090

Złącze krzyżowe 1-otworowe 3-elementowe CU 95501103

Złącze krzyżowe miedziane 1-otworowe do połączeń odgromowych

Trzyelementowe złącze krzyżowe z miedzi służy do trwałego połączenia drutów odgromowych oraz do łączenia drutu z obróbką blacharską w strefie attyk. Konstrukcja przeznaczona jest do przewodów okrągłych o średnicy 8-10 mm.

Konstrukcja trzyelementowa i mocowanie śrubowe

Złącze składa się z trzech części o grubości 2 mm, które po ułożeniu przewodów są skręcane jedną śrubą M8 z płaskim łbem. Taki układ zapewnia równomierny docisk przewodów w punkcie krzyżowania i stabilne połączenie nawet przy drganiach konstrukcji. Materiał to miedź w stanie surowym, bez dodatkowej powłoki, co ułatwia późniejsze lutowanie lub spawanie w przypadku prac uzupełniających. Śruba z płaskim łbem pozwala na dyskretne dociśnięcie elementów bez wystających krawędzi.

Zastosowanie w instalacji odgromowej i blacharskiej

Rozwiązanie sprawdza się przy łączeniu ze sobą dwóch odcinków drutu odgromowego prowadzonych prostopadle oraz przy mocowaniu drutu do elementów blacharskich przy attykach. Dzięki jednemu otworowi montażowemu złącze umożliwia szybkie wykonanie połączenia krzyżowego. Jest to typowe zastosowanie w liniach odprowadzających i poziomych instalacji piorunochronnych, gdzie wymagana jest niezawodna ciągłość przewodu.

Kompatybilność z przewodami okrągłymi

Złącze jest przeznaczone do drutu odgromowego o średnicy 8-10 mm, zarówno w przypadku przewodu pierwszego, jak i drugiego. Oba otwory przyjmują ten sam zakres średnic, co upraszcza dobór materiału na budowie. Miedziana budowa zapewnia dobrą przewodność i odporność na korozję w typowych warunkach zewnętrznych, a stan surowy powierzchni pozwala na dopasowanie do dalszych prac wykończeniowych.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
