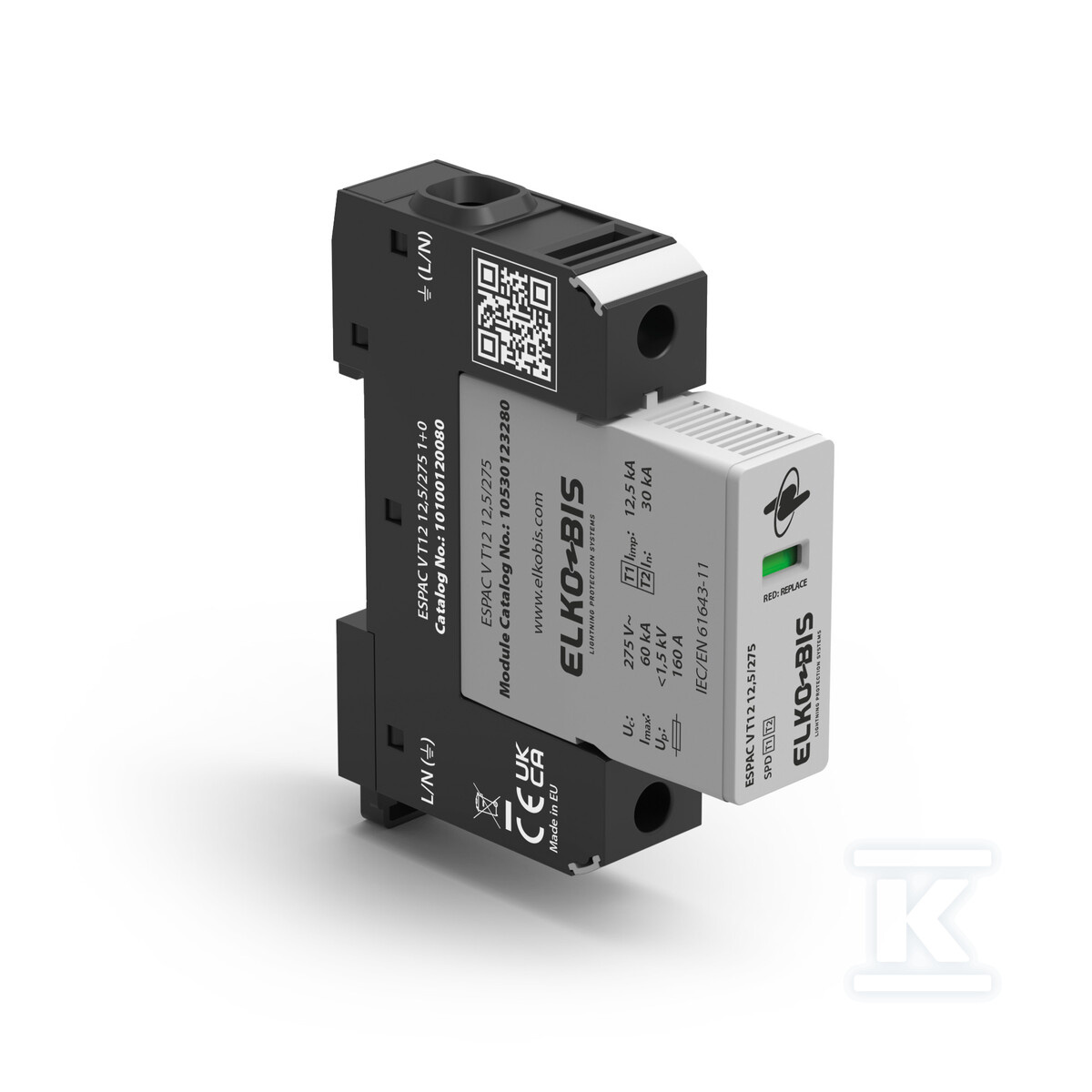

Ogranicznik przepięć ESPAC V T12 12,5/275 1+0 10100120080

Ochrona przed piorunami w rozdzielnicach głównych

Ogranicznik przepięć ESPAC V T12 12,5/275 klasy Typ 1+2 (B+C) to jednobiegunowe zabezpieczenie przeciwprzepięciowe przeznaczone do montażu w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych. Szerokość jednego modułu na szynie TH-35 sprawia, że zajmuje minimalną przestrzeń w tablicy elektrycznej - to istotna cecha przy projektowaniu kompaktowych rozdzielnic.

Urządzenie chroni instalację przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć komutacyjnych. Prąd udarowy Iimp wynoszący 12,5 kA (10/350 µs) pozwala na zastosowanie w obiektach o klasie LPL III i IV - typowo w budynkach z instalacją odgromową o średnim poziomie ochrony. Znamionowy prąd wyładowczy 30 kA (8/20 µs) i szczytowy 60 kA zapewniają margines bezpieczeństwa przy wielokrotnych udarach.

Elementem wykonawczym jest warystor, co przekłada się na szybki czas reakcji - zaledwie 25 ns. Poziom ochrony napięciowej 1,5 kV skutecznie ogranicza napięcie na zaciskach chronionego obwodu nawet podczas silnych wyładowań.

Kompatybilność sieciowa i warunki pracy

Ogranicznik dedykowany jest do układów sieciowych TN-S, TN-C oraz TN-C-S - najczęściej spotykanych w budynkach zasilanych z transformatorów sieciowych niskiego napięcia. Napięcie pracy ciągłej 275 V AC odpowiada standardowej sieci jednofazowej 230 V, a dopuszczalne przepięcie dorywcze TOV na poziomie 335 V przez 5 sekund zabezpiecza warystor przed przegrzaniem w warunkach awaryjnych.

Zakres temperatur pracy od -40°C do +80°C oraz wilgotność otoczenia 5-95% pozwalają na stosowanie zarówno w pomieszczeniach ogrzewanych, jak i w rozdzielniach zewnętrznych (przy zachowaniu IP20 - montaż wyłącznie wewnętrzny). Wytrzymałość zwarciowa 50 kA gwarantuje bezpieczne zachowanie aparatu przy zwarciach w pobliżu ogranicznika.

Konstrukcja i sygnalizacja stanu

Modułowa budowa umożliwia szybką wymianę zużytego elementu bez demontażu całego aparatu - wystarczy odłączyć zasilanie i wysunąć moduł z podstawy. Wskaźnik optyczny zmienia kolor z zielonego na czerwony, informując o zużyciu warystora i konieczności wymiany modułu. Dzięki kodowaniu mechanicznemu każdy moduł pasuje wyłącznie do dedykowanego ogranicznika - błędny dobór jest fizycznie niemożliwy.

Zaciski przyjmują zarówno przewody jednodrutowe (1-35 mm2) jak i wielodrutowe (1-25 mm2), a także szyny połączeniowe w wersji widełkowej lub sztyftowej. Instalacja możliwa jest w dwóch pozycjach na szynie TH-35 - ułatwia to prowadzenie okablowania w ciasnych przestrzeniach rozdzielniczych.

Norma i certyfikacja

Produkcja zgodna z normami PN-EN 61643-11:2012 oraz IEC 61643-11:2011 potwierdza spełnienie europejskich i międzynarodowych wymagań dla aparatów zabezpieczających przed przepięciami. Zintegrowane zabezpieczenie termiczne odłącza ogranicznik od sieci automatycznie przy przekroczeniu dopuszczalnej temperatury lub prądu wyładowczego powyżej Imax - eliminuje to ryzyko pożaru lub uszkodzenia instalacji.
