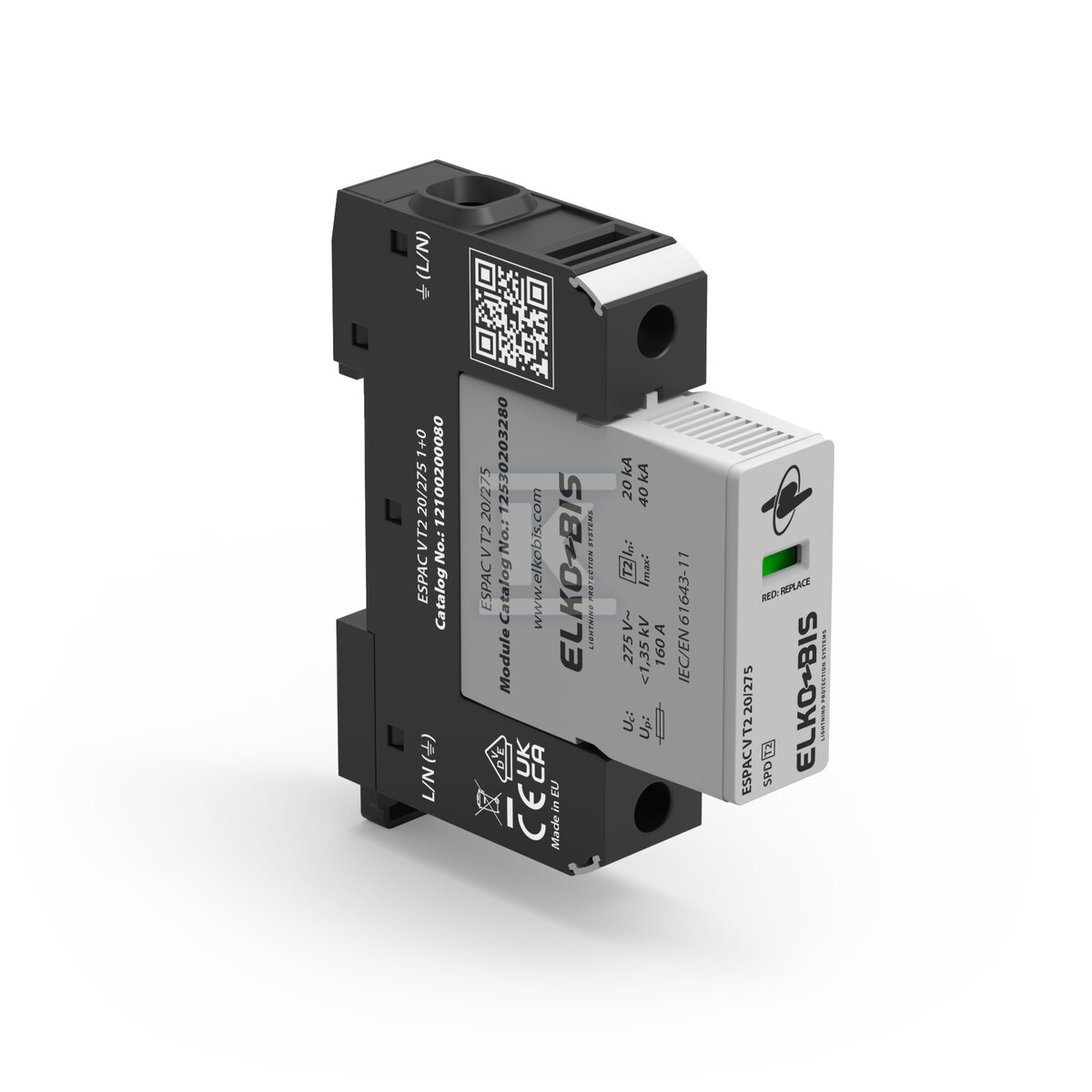

Ogranicznik przepięć ESPAC V T2 20/275 1+0 12100200080

Jednobiegowy ogranicznik przepięć klasy T2 do rozdzielnic podrzędnych

Ogranicznik w wersji 1+0 zapewnia ochronę przed przepięciami pochodzącymi od pośrednich wyładowań atmosferycznych w instalacjach domowych, biurowych i przemysłowych. Przeznaczony jest do montażu w rozdzielnicach podrzędnych budynków, gdzie stanowi drugą linię obrony po zabezpieczeniu głównym. Modułowa budowa i wymienne wnętrze pozwalają na szybką wymianę po zadziałaniu bez demontażu całego aparatu.

Montaż i konstrukcja modułowa

Urządzenie zajmuje szerokość jednego modułu, ok. 18 mm, i mocuje się na szynie DIN TH-35 mm. Instalacja jest możliwa w dwóch pozycjach na szynie, co ułatwia dopasowanie do istniejącego rozkładu aparatury. Zaciski zasilania przyjmują zarówno podłączenie przewodem, jak i szyną widełkową oraz sztyftową. Maksymalny przekrój przewodu elastycznego to 25 mm2, a przewodu jedno- lub wielodrutowego 35 mm2. Stopień ochrony obudowy to IP20, a liczba przewodów bez uziemienia wynosi 1.

Ochrona i sygnalizacja stanu

Typ T2 oznacza zastosowanie w instalacjach niskiego napięcia po zabezpieczeniu głównym. Znamionowe napięcie AC to 230 V, a najwyższe napięcie trwałej pracy AC wynosi 275 V, DC 350 V. Poziom ochrony wynosi 1,35 kV. Znamionowy prąd wyładowczy 8/20 to 20 kA, maksymalny prąd wyładowczy 8/20 to 40 kA, a wytrzymałość zwarciowa Isccr to 50 kA. Maksymalne zabezpieczenie nadprądowe w połączeniu szeregowym i równoległym to 160 A przy zastosowaniu bezpiecznika.

Stan pracy sygnalizowany jest optycznie na froncie aparatu. Wskaźnik zielony oznacza sprawność, czerwony informuje o konieczności wymiany modułu. Moduł jest wymienny, nie ma zintegrowanego dobezpieczenia ani styku do zdalnej sygnalizacji. Brak prądu upływu nie jest deklarowany.

Zastosowanie w sieciach TN

Ogranicznik przeznaczony jest do sieci TN, w tym TN-S, TN-C i TN-C-S. Nie jest przeznaczony do sieci IT, TT, DC ani innych układów sieci. Jednobiegowa wersja 1+0 zabezpiecza jeden obwód fazowy z odprowadzeniem do szyny PE. Dzięki parametrom prądowym i poziomowi ochrony 1,35 kV sprawdza się w rozdzielnicach podrzędnych, gdzie wymagana jest ochrona odbiorników wrażliwych na przepięcia skutkujące pośrednimi uderzeniami pioruna.
