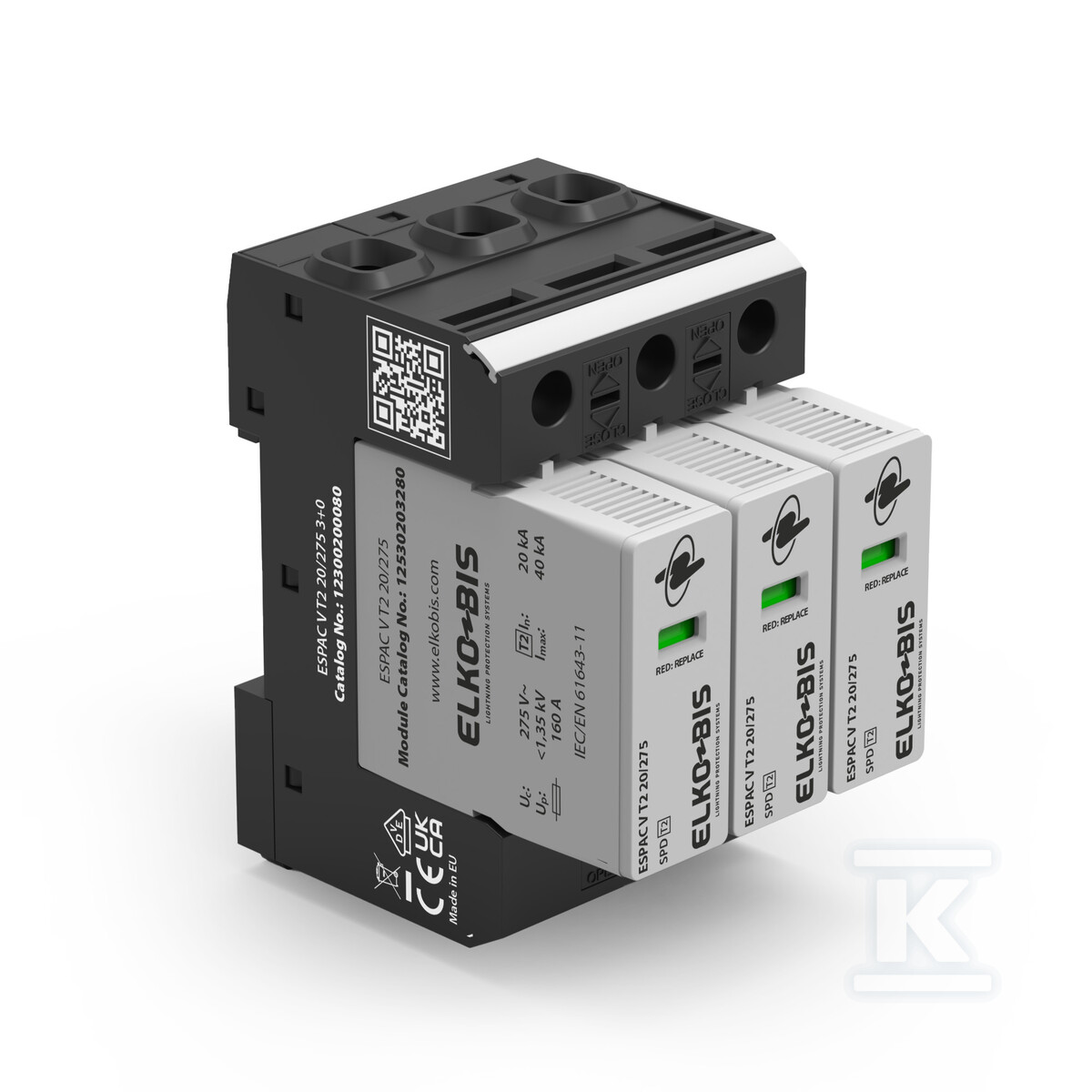

Ogranicznik przepięć ESPAC V T2 20/275 3+0 12300200080

Trójbiegunowa ochrona przepięciowa typu 2 dla sieci TN-C w rozdzielnicach podrzędnych

Trójbiegunowy ogranicznik przepięć o szerokości 3 modułów, ok. 54 mm, zapewnia ochronę instalacji przed skutkami pośrednich wyładowań atmosferycznych w domach, biurach i obiektach przemysłowych. Dedykowany jest do rozdzielnic podrzędnych w układzie sieci TN-C, gdzie pracuje przy znamionowym napięciu AC 230 V i napięciu pracy ciągłej Uc 275 V AC / 350 V DC. Moduły są wymienne, a stan aparatu odczytuje się z optycznego wskaźnika: zielony oznacza sprawność, czerwone pole w okienku sygnalizuje konieczność wymiany modułu.

Konstrukcja i montaż na szynie DIN

Urządzenie montuje się wewnętrznie na szynie TH 35 mm, z możliwością instalacji w dwóch pozycjach. Zapewnia elastyczne podłączenie zasilania przewodem lub szyną widełkową i sztyftową. Przyłączalność przewodów drutowych wynosi 1 mm2 / 35 mm2, a linkowych 1 mm2 / 25 mm2, co ułatwia pracę instalatorowi przy różnych przekrojach. Liczba przewodów bez uziemienia to 3, a konstrukcja 3+0 odpowiada typowej topologii TN-C. Brak zintegrowanego dobezpieczenia i styku do zdalnej sygnalizacji upraszcza schemat, a sygnalizacja zadziałania pozostaje optyczna.

Parametry ochrony i reakcja na przepięcia

Ogranicznik klasy Typ 2 charakteryzuje się znamionowym prądem wyładowczym In 20 kA 8/20 µs i maksymalnym prądem wyładowczym Imax 40 kA 8/20 µs. Poziom ochrony napięciowej Up wynosi 1,35 kV, a przy prądzie 5 kA spada do ok. 0,9 kV. Czas odpowiedzi to 25 ns, co pozwala na szybkie ograniczenie przepięcia zanim dotrze do chronionego odbioru. Wytrzymałość zwarciowa Isccr 50 kA oraz zalecane zabezpieczenie nadprądowe szeregowe i równoległe 160 A gL/gG zapewniają bezpieczną współpracę z instalacją. Najwyższe napięcie trwałej pracy AC to 275 V, DC 350 V.

Zastosowanie i warunki pracy

Produkt przeznaczony jest do ochrony rozdzielnic podrzędnych budynków w układzie sieci TN i konkretnie TN-C. Nie jest przeznaczony do sieci IT, TN-S, TN-C-S, TT ani DC. Stopień ochrony IP20 i montaż wewnętrzny wskazują na zastosowanie w suchych pomieszczeniach rozdzielczych. Praca i magazynowanie w zakresie -40°C do +80°C oraz dopuszczalna wilgotność 5-95 % pozwalają na stabilne działanie w typowych warunkach obiektowych. Trzy bieguny bez dodatkowego uziemienia odpowiadają konfiguracji 3+0.

Zgodność z normami i certyfikacja

Ogranicznik spełnia wymagania normy EN 61643-11:2012 oraz IEC 61643-11:2011 dla urządzeń klasy Typ 2. Posiada certyfikat VDE, co potwierdza zgodność parametrów ochrony i wykonania z wymaganiami rynku profesjonalnego.
