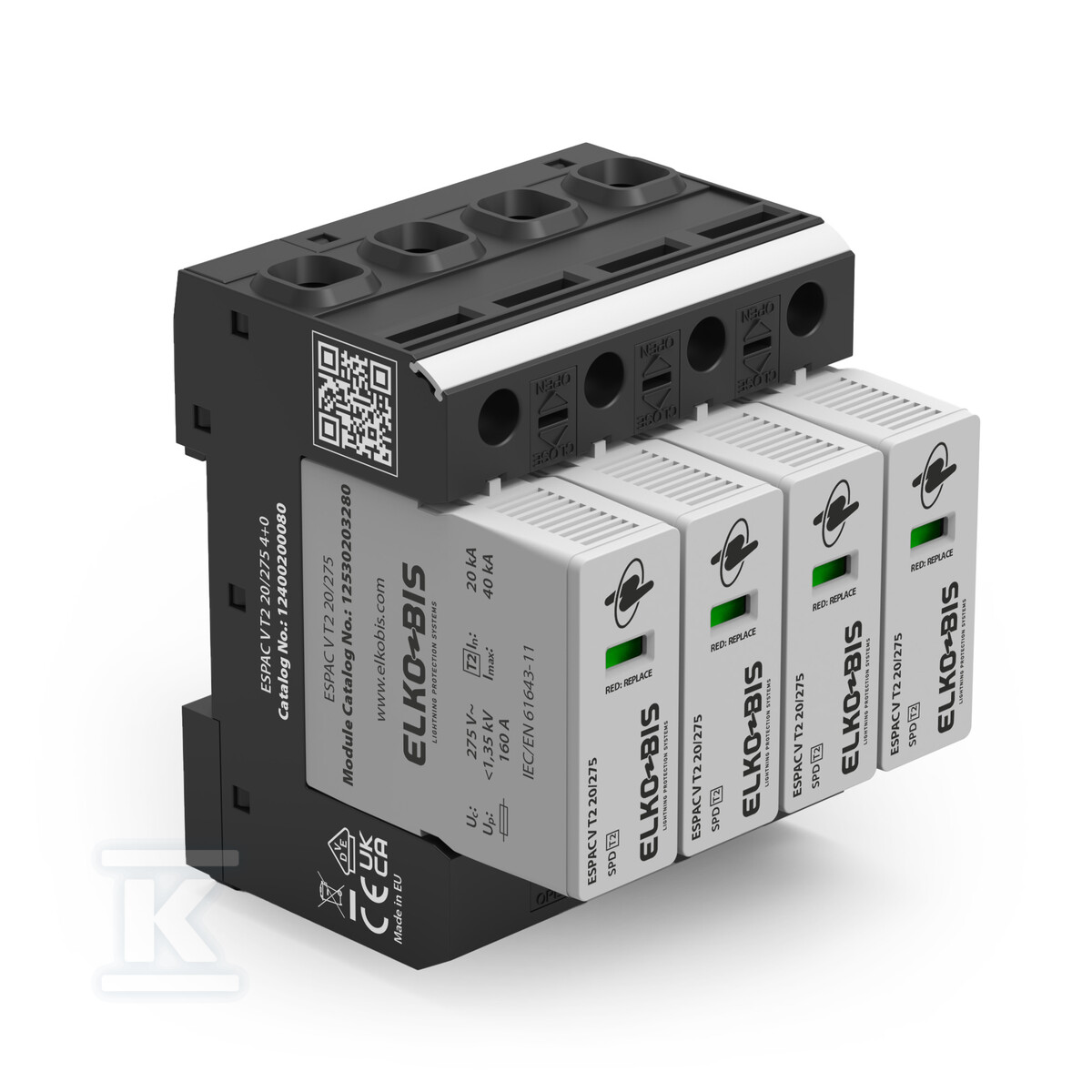

Ogranicznik przepięć ESPAC V T2 20/275 4+0 12400200080

Ochrona podrzędnych rozdzielnic przed przepięciami

Czterobiegunowy ogranicznik przepięć przeznaczony do montażu w rozdzielnicach podrzędnych budynków mieszkalnych, biurowych i przemysłowych. Urządzenie zabezpiecza instalację elektryczną przed skutkami pośrednich uderzeń pioruna oraz przepięć komutacyjnych generowanych przez urządzenia odbiorcze.

Obudowa zajmuje cztery moduły na szynie TH 35 (szerokość 72 mm), co pozwala na instalację w standardowych rozdzielnicach modułowych. Zasilanie można doprowadzić zarówno tradycyjnym przewodem, jak i szyną - producent przewidział zaciski widełkowe oraz sztyftowe. Maksymalny przekrój przyłączanego przewodu to 35 mm2 dla jednodrutowego i 25 mm2 dla wielodrutowego.

Wymienne moduły i sygnalizacja stanu

Seria ESPAC V T2 wyróżnia się modułową budową - każdy biegun wyposażony jest we wymienny wkład zabezpieczający. W przypadku zużycia lub zadziałania nie trzeba wymieniać całego urządzenia, co obniża koszty serwisowania instalacji.

Wskaźnik optyczny informuje o aktualnym stanie aparatu bezpośrednio na obudowie: zielony oznacza sprawność, natomiast czerwony sygnalizuje konieczność wymiany modułu. Rozwiązanie to umożliwia szybką weryfikację stanu ochrony bez konieczności rozbierania rozdzielnicy czy stosowania dodatkowych narzędzi diagnostycznych.

Parametry pracy i kompatybilność sieciowa

Urządzenie pracuje w układach sieci TN-S oraz TN-C-S, co obejmuje większość instalacji w budynkach użyteczności publicznej i obiektach mieszkalnych na terenie Polski. Napięcie znamionowe to 230 V AC, a najwyższe napięcie trwałej pracy wynosi 275 V AC.

Znamionowy prąd wyładowczy 20 kA (8/20 µs) zapewnia skuteczną absorpcję energii udarowej typowej dla pośrednich wyładowań atmosferycznych. Maksymalny prąd wyładowczy dochodzi do 40 kA, a wytrzymałość zwarciowa sięga 50 kA - parametr istotny przy ewentualnych awariach sieci zasilającej.

Poziom ochrony wynoszący 1,35 kV skutecznie ogranicza napięcie szczytowe do wartości bezpiecznych dla podłączonych odbiorników. Producent dopuszcza stosowanie zewnętrznego zabezpieczenia nadprądowego do 160 A - zarówno przy połączeniu równoległym, jak i szeregowym.

Montaż i warunki eksploatacji

Instalacja możliwa jest w dwóch pozycjach na szynie TH 35, co daje elastyczność przy adaptacji do istniejących rozdzielnic. Stopień ochrony obudowy to IP20, dlatego urządzenie przeznaczone jest do montażu wewnątrz budynków - w suchych pomieszczeniach technicznych lub rozdzielniach elektrycznych.

Producent rekomenduje stosowanie tego typu ograniczników jako drugiego stopnia ochrony przeciwprzepięciowej - za urządzeniami montowanymi w rozdzielnicy głównej budynku.
