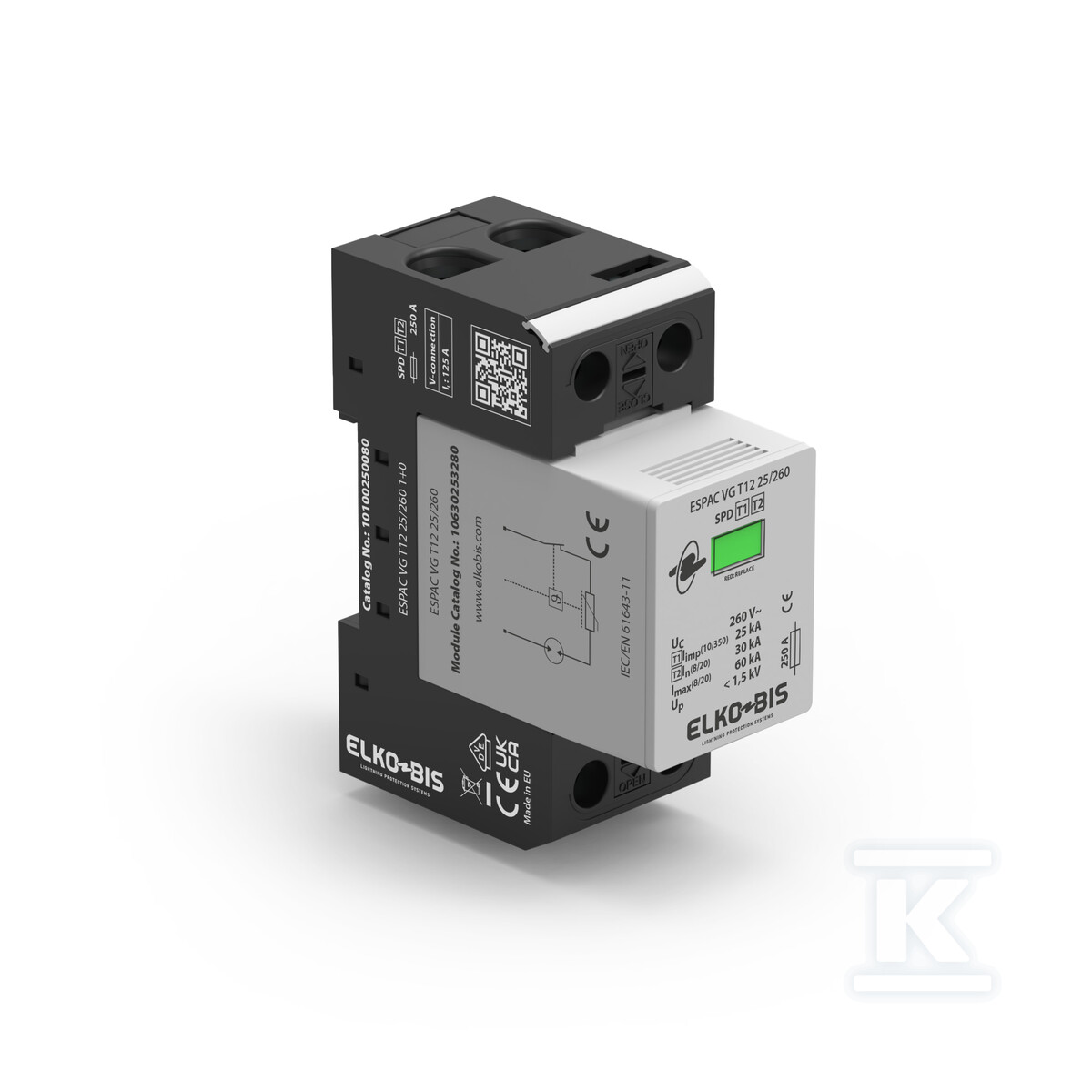

Ogranicznik przepięć ESPAC VG T12 25/260 1+0 10100250080

Ochrona głównych rozdzielnic budynków przed skutkami wyładowań atmosferycznych

Ograniczniki przepięć serii ESPAC VG T12 25/260 dedykowane są do stosowania jako zabezpieczenie Typu 1 lub Typu 2 w głównych rozdzielnicach elektrycznych budynków mieszkalnych, biurowych i przemysłowych. Chronią instalację przed przepięciami generowanymi przez bezpośrednie i pośrednie uderzenia pioruna oraz przepięciami komutacyjnymi pochodzącymi z sieci elektroenergetycznej.

Urządzenie sprawdza się w obiektach wyposażonych w zewnętrzne instalacje odgromowe o klasach LPS I, II, III i IV - od domów jednorodzinnych po obiekty użyteczności publicznej i budynki przemysłowe. Może być montowane na granicy stref LPZ 0/LPZ 1 lub w głównej rozdzielnicy budynku.

Seria współpracuje z układami sieci TN-S, TN-C oraz TN-C-S (w tym TN-C-S), co obejmuje większość instalacji spotykanych w polskich budynkach.

Budowa i rozwiązania konstrukcyjne

Ogranicznik wykorzystuje kombinowany element wykonawczy składający się z warystora oraz iskiernika gazowanego. Takie połączenie zapewnia szybką reakcję na przepięcia (czas odpowiedzi 100 ns) przy jednoczesnej zdolności do odprowadzania dużych energii udarowych.

Obudowa zajmuje 2 moduły na szynie TH-35 mm (szerokość 36 mm), co pozwala na kompaktowy montaż w standardowych rozdzielnicach. Urządzenie można instalować w dwóch pozycjach na szynie - podstawowej lub odwróconej - co ułatwia adaptację do warunków panujących w konkretnej rozdzielnicy.

Zaciski przyłączeniowe akceptują przewody jednodrutowe i wielodrutowe o przekroju do 50 mm2 oraz linki o przekroju do 30 mm2. Na zaciski zasilania można podawać napięcie zarówno zwykłym przewodem, jak i szyną - widełkową lub sztyftową.

Wskaźnik optyczny informuje o aktualnym stanie aparatu bez konieczności demontażu: kolor zielony oznacza sprawność urządzenia, natomiast kolor czerwony sygnalizuje zużycie modułu wymiennego i konieczność jego wymiany. Moduły są wymienne - serwis polega na wymianie zużytego elementu, a nie całego ogranicznika.

Istotną cechą konstrukcyjną jest brak prądu upływu oraz brak prądu następczego w stanie normalnej pracy, co eliminuje niepotrzebne straty energii i obciążenie instalacji.

Parametry pracy i warunki eksploatacji

Prąd udarowy wynoszący 25 kA (impuls 10/350 µs) klasyfikuje urządzenie jako rozwiązanie wysokowydajne - zdolne do absorpcji energii generowanej przez bezpośrednie uderzenia pioruna w piorunochron lub elementy konstrukcyjne budynku.

Poziom ochrony napięciowej Up przy znamionowym prądzie wyładowczym In wynosi 1,5 kV, co skutecznie ogranicza napięcie dochodzące do chronionych urządzeń elektrycznych poniżej ich progu uszkodzenia.

Urządzenie pracuje w temperaturach od -40°C do +85°C, tolerując wilgotność względną otoczenia w zakresie 5-95%. Stopień ochrony obudowy to IP20, co oznacza montaż wyłącznie wewnętrzny - produkt nie jest przeznaczony do ekspozycji na bezpośrednie działanie warunków atmosferycznych.

Maksymalne zabezpieczenie nadprądowe dla połączenia równoległego wynosi 250 A gL/gG, a dla połączenia szeregowego - 125 A gL/gG. Wytrzymałość zwarciowa Isccr osiąga 50 kA.

Napięcie pracy ciągłej Uc to 260 V AC, a napięcie znamionowe Un wynosi 230 V AC. Przepicie dorywcze TOV dla czasu 5 sekund L-N mieści się na poziomie 335 V.

Zgodność z normami

Ograniczniki serii ESPAC VG T12 spełniają wymagania norm PN-EN 61643-11 oraz IEC 61643-11, które definiują klasyfikację urządzeń SPD oraz metodykę badań.
