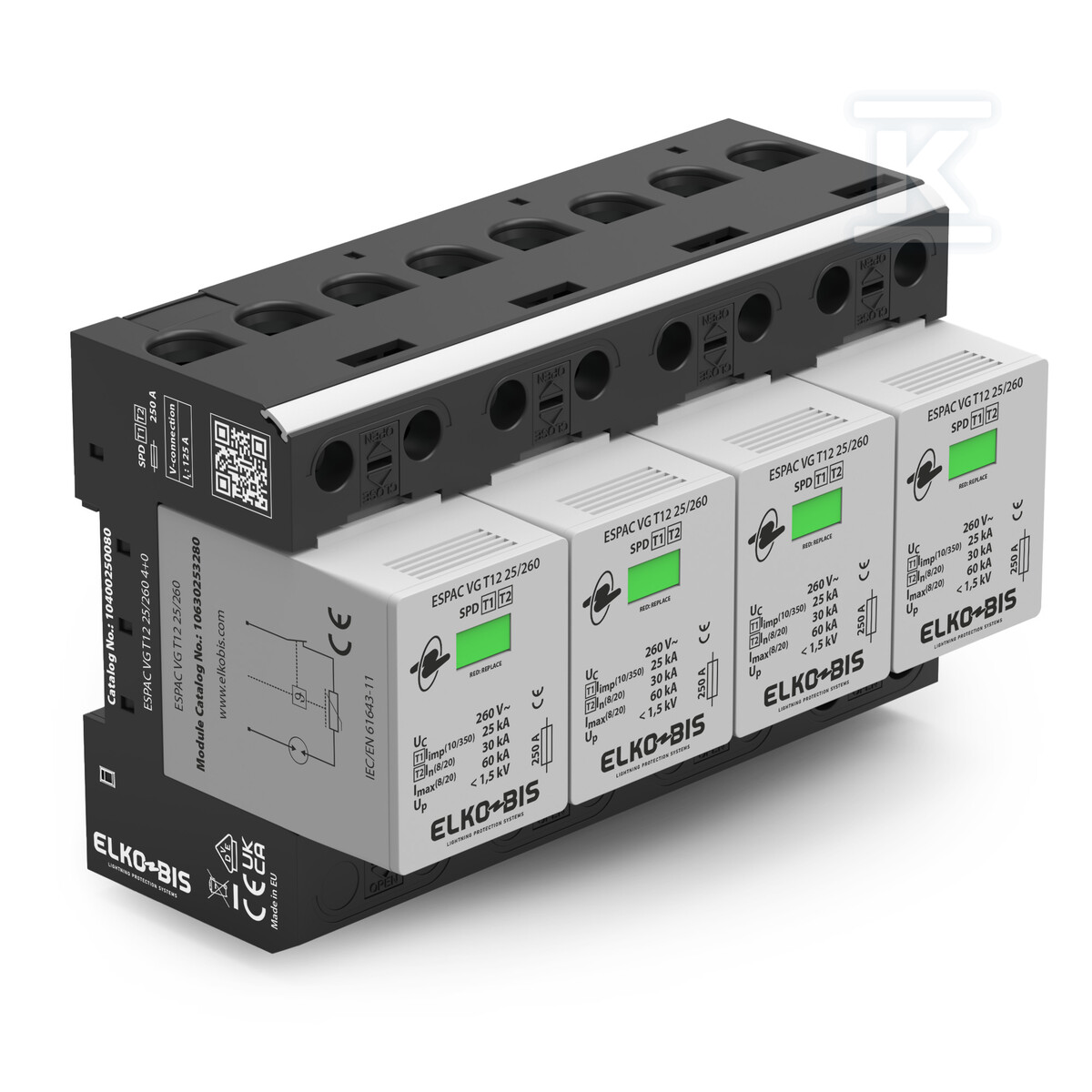

Ogranicznik przepięć ESPAC VG T12 25/260 4+0 10400250080

Ochrona głównych rozdzielnic przed przepięciami atmosferycznymi

Czterobiegunowy ogranicznik przepięć przeznaczony do montażu w rozdzielnicach głównych budynków - zarówno komercyjnych i przemysłowych, jak i użyteczności publicznej. Urządzenie klasy Typ 1+2 reaguje na przepięcia wywołane bezpośrednimi i pośrednimi uderzeniami pioruna oraz komutacyjnymi skokami napięcia w sieci. Dzięki prądowi udarowemu 25 kA (10/350 µs) sprawdza się w instalacjach z zewnętrznym urządzeniem piorunochronnym o klasach LPL I-IV.

Konstrukcja oparta na kombinacji warystora i iskiernika gazowanego zapewnia szybki czas reakcji 100 ns oraz niski poziom ochrony napięciowej 1,5 kV przy znamionowym prądzie wyładowczym. Urządzenie pracuje w układach sieci TN-S i TN-C-S, przy napięciu znamionowym 230 V AC i maksymalnym napięciu trwałej pracy 260 V AC. Wytrzymałość zwarciowa sięga 50 kA, co pozwala mu wytrzymać warunki awaryjne bez uszkodzenia.

Konstrukcja, wymiary i elastyczność podłączenia

Obudowa zajmuje 8 modułów na szynie TH-35 mm (szerokość 144 mm), co odpowiada standardowym rozdzielnicom modułowym. Na zaciski zasilania można podawać przewód jednodrutowy lub wielodrutowy o przekroju od 2,5 do 50 mm2, a linkę o przekroju do 30 mm2. Dostępne są dwa warianty podłączenia - szyną widełkową lub sztyftową - co ułatwia dopasowanie do warunków na miejscu.

Maksymalne zabezpieczenie nadprądowe dla połączenia równoległego wynosi 250 A gL/gG, a dla połączenia szeregowego - 125 A. Temperatura pracy mieszcząca się w zakresie od -40°C do +85°C oraz dopuszczalna wilgotność otoczenia 5-95% pozwalają na stosowanie zarówno w pomieszczeniach wewnętrznych, jak i w trudniejszych warunkach środowiskowych.

Wymienne moduły i sygnalizacja stanu

Każdy biegun wyposażono w wymienny moduł funkcjonalny - w razie zużycia wystarczy wymienić konkretny moduł bez konieczności wymiany całego urządzenia. Moduły posiadają wbudowany wskaźnik optyczny: kolor zielony oznacza sprawność aparatu, natomiast czerwony sygnalizuje konieczność wymiany zużytego modułu. Rozwiązanie to umożliwia szybką diagnostykę wzrokową bez dodatkowych narzędzi pomiarowych.

Urządzenie nie ma zintegrowanego dobezpieczenia ani styku sygnalizacji zdalnej - instalator dobiera te elementy oddzielnie według potrzeb konkretnej rozdzielnicy. Brak prądu upływu oraz brak prądu następczego eliminują dodatkowe obciążenie instalacji w stanie spoczynku.

Zgodność z normami i warunki stosowania

Ogranicznik spełnia wymagania norm PN-EN 61643-11 oraz IEC 61643-11, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla aparatów ochrony przeciwprzepięciowej niskiego napięcia. Stopień ochrony obudowy to IP20, dlatego urządzenie jest przeznaczone do montażu wewnętrznego - typowo wewnątrz rozdzielnic elektrycznych.

Zalecany punkt instalacji to granica stref LPZ 0 i LPZ 1 lub wyższych, czyli bezpośrednio przy wejściu zasilania do głównej rozdzielnicy budynku wyposażonego w LPS.
