Kabel teleinformatyczny tcU/UTP kat.6 Cu 27507

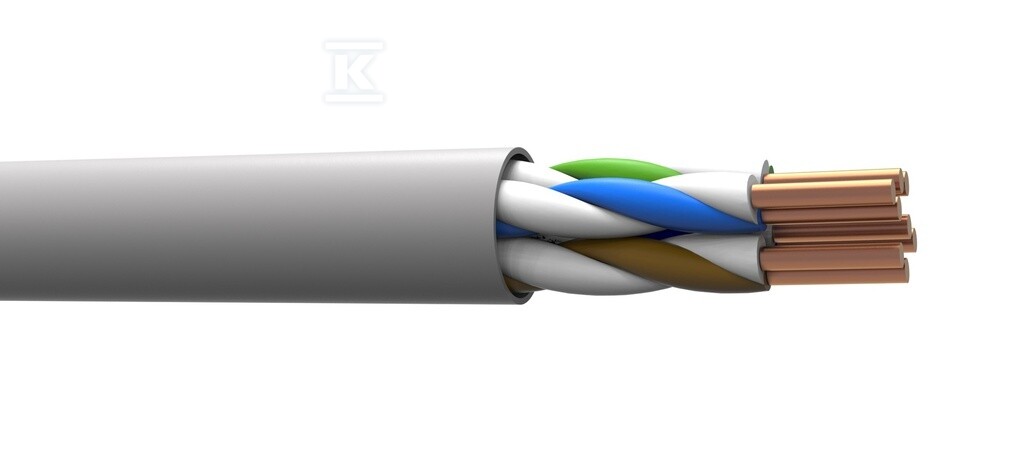

Nieekranowany kabel teleinformatyczny kategorii 6 z żyłami miedzianymi
Przewód U/UTP kat. 6 z jednodrutowymi żyłami miedzianymi 100% Cu przeznaczony do instalacji wewnętrznych. Budowa z separatorem krzyżowym i skręconymi parami na wkładce rdzeniowej w kształcie krzyżyka zapewnia stabilność połączenia w szybkich sieciach LAN 1-10 Gb/s. Rozwiązanie sprawdza się w nowoczesnych systemach transmisji danych i instalacjach strukturalnych, gdzie liczy się powtarzalna wydajność i odporność na zakłócenia w obrębie pary.
Budowa i konstrukcja
Rdzeń tworzą 4 pary skręcone, każda z żył miedzianych jednodrutowych 23 AWG, 4x2x23 AWG. Żyły osłonięte są izolacją polietylenową, a pary utrzymane są na wkładce rdzeniowej w kształcie krzyżyka z separatorem krzyżowym, co ogranicza przesłuchy międzyparowe. Zewnętrzna powłoka zapewnia średnicę 5,8 mm i pozwala na gięcie przy promieniu min. 4 x średnica zewnętrzna. Mechanicznie kabel wytrzymuje siłę rozciągającą 80 N, a napięcie testowe wynosi 1000 V. Dostawa na szpuli 500 m, waga ok. 27 kg, wymiary opakowania 300 x 300 x 300 mm.
- jednodrutowe żyły miedziane 100% Cu dla niskiej rezystancji i stabilnego sygnału
- separator krzyżowy i wkładka w kształcie krzyżyka dla lepszej separacji par
- kompaktowa średnica 5,8 mm ułatwiająca prowadzenie w korytach i rurach
Wydajność transmisji i parametry elektryczne
Kabel pracuje w paśmie do 250 MHz w klasie E, z nominalną impedancją 100 ± 15 ?. Rezystancja pętli ? 95 ?/km, rezystancja izolacji ? 5000 M?·km, pojemność ? 1500 pF/km. Nominalne opóźnienie propagacji ? 535 ns/100 m, a różnica opóźnień między parami ? 20 ns/100 m. Parametry te wspierają transmisję zgodną z 802.3af i zapewniają niskie tłumienie przy długich odcinkach instalacji wewnętrznej.
- impedancja 100 ? stabilizuje transmisję w sieciach Gigabit i 10 Gigabit
- niskie opóźnienie i mała różnica opóźnień sprzyjają symetrii sygnału
- wysoka rezystancja izolacji ogranicza straty w warunkach instalacji wewnętrznych
Zastosowanie w sieciach LAN i instalacjach strukturalnych
Przewód przeznaczony jest do okablowania strukturalnego w instalacjach wewnętrznych wymagających przepustowości 1-10 Gb/s. Sprawdzi się w transmisji danych, gdzie stabilność połączenia ma znaczenie dla ciągłości pracy. Konstrukcja U/UTP bez ekranu ułatwia montaż w standardowych trasach kablowych przeznaczonych do użytku wewnętrznego.
