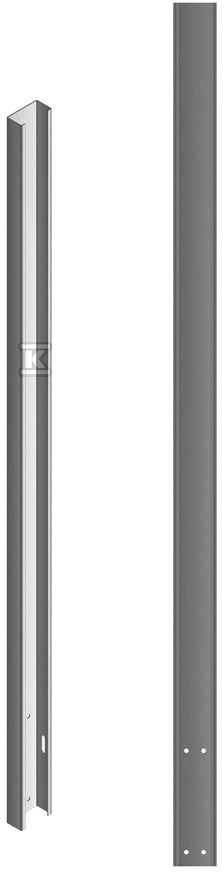

Adapter słupa C100x50x13x2,5-2000 P153C20

Adapter słupa do konstrukcji gruntowych pod panele fotowoltaiczne

Uniwersalny element konstrukcji gruntowej przeznaczony do montażu słupów składanych w instalacjach fotowoltaicznych na gruncie. Rozwiązanie jest stosowane w systemach dwupodporowych, w tym w konfiguracjach monofacial, gdzie liczy się stabilność, prostota regulacji i kompatybilność z typowymi profilami C.

W praktyce instalator otrzymuje stalowy element o przekroju C100x50x13, który zapewnia sztywność przy zachowaniu możliwości transportu i obsługi na placu budowy. Dzięki uniwersalnemu przeznaczeniu adapter współpracuje z typowymi słupami składanymi używanymi w konstrukcjach gruntowych.

Konstrukcja i materiał

Wykonany ze stali, adapter ma przekrój C100x50x13 z grubością ścianki 2,5 mm wynikającą z oznaczenia typowego dla serii. Stalowa konstrukcja zapewnia nośność wymaganą w konstrukcjach gruntowych i odporność na obciążenia śniegiem i wiatrem w warunkach I-III strefy śniegowej oraz I i III strefy wiatrowej do 300 m n.p.m.

Profil C zapewnia prowadzenie i stabilne osadzenie słupa, a jednocześnie pozwala na regulację położenia w płaszczyźnie montażowej.

Zastosowanie w montażu słupów składanych

Umożliwia montaż ramy pod panele o maksymalnym wymiarze modułu 2300 x 1350 mm w typowych układach dwupodporowych.

W dokumentacji systemowej element występuje pod kodem P153C20 i jest pozycjonowany jako Adapter słupa C100x50x13 2000. Stosowany jest w konstrukcjach gruntowych, gdzie wymagana jest szybka prefabrykacja i powtarzalność połączeń na placu budowy.

• kompatybilny z uniwersalnymi słupami składanymi do konstrukcji gruntowych
• przeznaczony do systemów dwupodporowych monofacial
• ułatwia pozycjonowanie słupa i utrzymanie geometrii rzędu paneli

Wymiary i warunki pracy

Długość elementu wynosi 2000 mm, co odpowiada oznaczeniu 2000 w nazwie typowej. Wysokość i szerokość profilu to odpowiednio 50 mm i 50 mm, przy przekroju C100x50x13.

Masa liniowa stali wynosi 8,28 kg/m, co przy długości 2000 mm daje masę roboczą pozwalającą na ręczny montaż przy zachowaniu stabilności konstrukcji.

Element przeznaczony jest do pracy w warunkach I-III strefy śniegowej oraz I i III strefy wiatrowej, dla lokalizacji poniżej 300 m n.p.m. Parametry te wynikają z zastosowania w konstrukcjach wsporczych dwupodporowych opisanych w instrukcji montażowej producenta.
