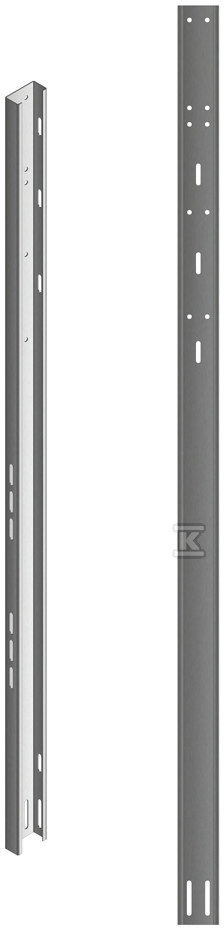

Słup uniwersalny ST do adaptera C93x43x13x2,5-2070 P154C20

Uniwersalny słup stalowy do konstrukcji gruntowych dwupodporowych

Element konstrukcji gruntowej przeznaczony do montażu paneli fotowoltaicznych w układach dwupodporowych. Słup uniwersalny ST stanowi tylną część składanego słupa i współpracuje z adapterem C93x43x13x2,5. Rozwiązanie jest projektowane do pracy w warunkach I-III strefy śniegowej oraz I i III strefy wiatrowej, do 300 m n.p.m., z modułem do 2300 x 1350 mm.

Konstrukcja i materiał

Wykonany ze stali, w przekroju C93x43x13x2,5. Przekrój zapewnia sztywność przy zachowaniu możliwości transportu i montażu ręcznego. Wysokość i szerokość profilu to 43 mm, długość elementu to 2070 mm. Masa liniowa wynosi 7,55 kg/m, co przekłada się na stabilny ciężar własny przy zachowaniu łatwości pozycjonowania na placu budowy. Stalowa konstrukcja jest przeznaczona do pracy na gruncie, bez dodatkowych fundamentów betonowych.

Zastosowanie w konstrukcjach gruntowych dwupodporowych

Słup uniwersalny ST jest drugą częścią słupa składanego tylnego w systemach dwupodporowych. W dokumentacji wariantu 2P2VMMW występuje jako element tylny współpracujący ze słupem przednim SP. Przeznaczony jest do konstrukcji gruntowych, gdzie słupy wbijane są bezpośrednio w podłoże. Zalecana minimalna głębokość wbicia to 1,5 m, co zapewnia odpowiednią kotwę i stateczność całej ramy nośnej. Dzięki uniwersalnemu połączeniu z adapterem C93x43x13x2,5 element pasuje do standardowych węzłów konstrukcji El-Sun.

Montaż i kompatybilność

W praktyce montażowej słup ST 2070 montuje się z tyłu rzędu modułów, tworząc wspólną ramę z słupem przednim. W układzie 2P2VMMW współpracuje ze słupem przednim SP o długości 2500 mm oraz z łącznikiem uniwersalnym L90x44x12. Pozycjonowanie słupów odbywa się wg rozstawu podłużnego wyliczonego z projektu, a następnie słupy są orientowane i wbijane na głębokość min. 1,5 m. Uniwersalny charakter profilu pozwala na powtarzalne łączenie elementów bez konieczności indywidualnego dopasowania na budowie.
