Moduł Strzelec bez elementu grzejnego DN40 210000

Uniwersalna obudowa do dogrzewania wody w instalacji centralnego ogrzewania

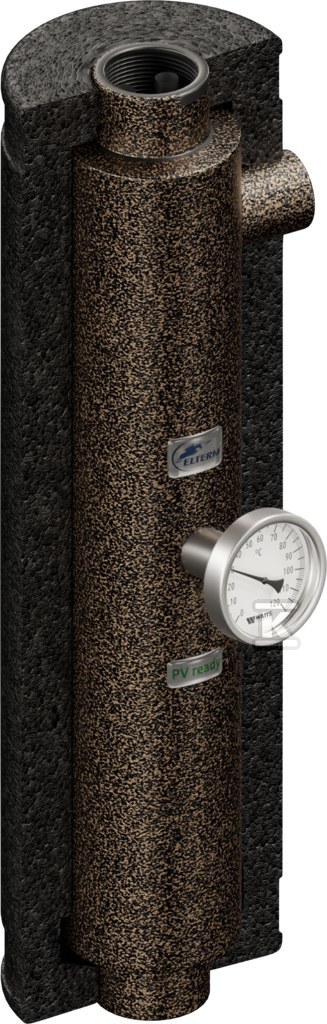

Moduł Strzelec DN40 to obudowa przeznaczona do montażu własnego elementu grzejnego w układzie centralnego ogrzewania. Rozwiązanie umożliwia samodzielny dobór grzałki o przyłączu 6/4" i maksymalnej długości 500 mm, co daje elastyczność przy modernizacji istniejącej instalacji lub budowie nowego układu dogrzewania. Obudowa jest przeznaczona wyłącznie do pracy z wodą grzewczą, nie do przygotowania ciepłej wody użytkowej.

Montaż własnego elementu grzejnego i przyłącza

Moduł przyjmuje element grzejny z gwintem 6/4" (1 1/2") i pozwala na zabudowę grzałki do 500 mm długości. Całkowita długość zabudowy wynosi 510 mm bez odpowietrznika i bez elementu grzejnego, co ułatwia zaplanowanie miejsca w rozdzielaczu lub przewodzie. Przyłącza hydrauliczne również wykonane są w rozmiarze 6/4" (1 1/2"), co zapewnia bezpośrednie połączenie z rurami instalacji c.o.

W konstrukcji zastosowano izolację z EPP oraz wbudowany termometr bimetaliczny, ułatwiający odczyt temperatury czynnika w miejscu montażu. System posiada zabezpieczenie przeciwzamrożeniowe. Do prawidłowej pracy wymagana jest dodatkowa pompa obiegowa, która nie wchodzi w skład modułu.

Zastosowanie w systemach solarnych i z pompami ciepła

Obudowa sprawdza się jako element wspomagający w instalacjach solarnych i z pompami ciepła, gdzie pełni rolę dogrzewacza przepływowego wody grzewczej. Może być wykorzystywana jako podpora dla pompy ciepła w okresach zwiększonego zapotrzebowania na moc grzewczą.

• dogrzewanie wody w obiegu grzewczym przy spadku wydajności źródła odnawialnego
• montaż w linii rurowej instalacji c.o. jako element wspomagający
• praca w temperaturze czynnika 10 °C - 75 °C
• zastosowanie wyłącznie w centralnym ogrzewaniu, bez możliwości podłączenia do instalacji ciepłej wody użytkowej

Dzięki brakowi fabrycznie zamontowanego elementu grzejnego instalator może dobrać moc grzałki do konkretnego układu i dostępnej mocy elektrycznej.

Budowa i warunki pracy

Obudowa wykonana jest z myślą o pracy w zamkniętym obiegu grzewczym.

Moduł 210000 wymaga prawidłowego odpowietrzenia instalacji i współpracy z pompą obiegową zapewniającą przepływ przez wymiennik.
