Kabel EmiterNet zewnętrzny żelowany PE FTP (F/UTP) kat.5e, drut 4x2x0,5 PE+GEL K/EMITERNET-FTP5EOUT-GEL.

Czteroparowy kabel outdoor z żelem hydrofobowym i ekranem foliowym do transmisji GigabitEthernet

Kabel przeznaczony jest do teleinformatycznych systemów transmisji danych na zewnątrz budynku i w trudnych warunkach środowiskowych. Cztery pary drutów miedzianych skręcone są ze sobą w sposób redukujący przesłuchy międzyparowe, co pozwala na uzyskanie połączenia w standardzie GigabitEthernet w paśmie do 100 MHz. Dodatkowa ochrona w postaci ekranu z folii aluminiowej otaczającego wszystkie pary ogranicza wpływ zakłóceń elektromagnetycznych pochodzących od silników elektrycznych, opraw oświetleniowych wysokonapięciowych i innych źródeł, a także utrudnia podsłuch.

Konstrukcja z drutem pełnym 24 AWG, czyli przekrojem żyły ok. 0,204 mm2, zapewnia stabilność parametrów mechanicznych i elektrycznych przy cięciu na stałe. Oznaczenie kolorowe każdej pary ułatwia prawidłowe okablowanie, a na powłoce znajduje się nadruk producenta, zgodność z normami EN/PL 50173, ISO/IEC 11801, EIA/TIA 568-C.2 oraz znacznik długości.

Budowa i ekranowanie

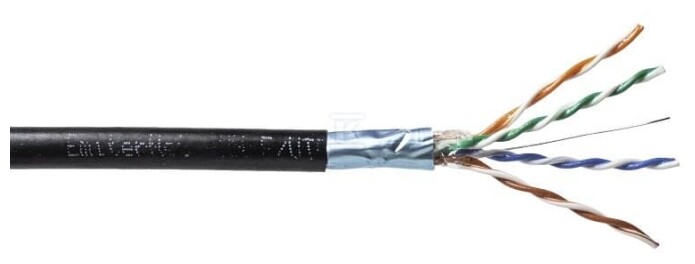

Rdzeń tworzą 4 pary drutów miedzianych o budowie jednodrutowej, skręcone z zachowaniem stałego skoku skrętu. Pary są dodatkowo zabezpieczone ekranem foliowym F/UTP, czyli folią aluminiową ułożoną wokół wiązki. Taki ekran foliowy ogranicza emisję i odbiór zakłóceń w środowiskach przemysłowych i przy instalacjach zewnętrznych.

Wewnętrzny ośrodek kabla jest wypełniony żelem hydrofobowym. Żel ogranicza wzdłużną penetrację wody w przypadku uszkodzenia powłoki i chroni żyły przed zawilgoceniem. Izolacja żył oraz separacja par wykonane są z materiałów przystosowanych do pracy w szerokim zakresie temperatur.

Średnica zewnętrzna wynosi ok. 6,2 mm +/- 0,5 mm, a impedancja falowa to 100 ? +/- 15 ? w zakresie 1 - 100 MHz. Waga ok. 45 kg/km ułatwia orientację przy planowaniu ilości materiału na trasie.

Odporność środowiskowa i parametry pracy

Powłoka zewnętrzna wykonana jest z polietylenu PE odpornego na promieniowanie UV, zmienne warunki atmosferyczne i starzenie. Kolor czarny ogranicza nagrzewanie i zapewnia dyskrecję instalacji na zewnątrz.

Zakres temperatur pracy to -40°C - +70°C, a dopuszczalna temperatura otoczenia podczas montażu to 0°C - 50°C. Promień gięcia podczas układania to 60 mm, a podczas eksploatacji 30 mm, co pozwala na prowadzenie kabla w łukach bez ryzyka uszkodzenia ekranu i żył.

Połączenie powłoki PE z wypełnieniem żelem hydrofobowym umożliwia układanie kabla bezpośrednio w ziemi bez dodatkowej rury osłonowej. Kabel jest odporny na wilgoć, zachlapania i długotrwałe działanie czynników atmosferycznych.

Zastosowanie i montaż

Kabel sprawdza się przy wyprowadzaniu sieci do budynków gospodarczych, altan, warsztatów, kamer zewnętrznych i punktów dostępowych Wi-Fi. Nadaje się do tras naziemnych, podtynkowych na zewnątrz oraz do bezpośredniego zakopania.

Montaż wymaga zachowania promienia gięcia i uziemienia ekranu foliowego w celu odprowadzenia ładunków elektrostatycznych. Zalecane są ekranowane złącza RJ45 do zachowania ciągłości ekranowania. Przed zakopaniem warto sprawdzić ciągłość i poprawność połączeń, co ogranicza konieczność ponownego wykopu w razie uszkodzenia.

Nadruk na powłoce z oznaczeniem EmiterNet -HN FTP cat.5e PE+GEL 24AWG x 4PR outdoor oraz informacją o weryfikacji do EN/PL 50173, ISO/IEC 11801, EIA/TIA 568-C.2 ułatwia identyfikację na budowie i kontrolę zgodności z projektem.
