Peszel typ WO 75 (10M) rura ochronna E03DK-10010101101

Elastyczna rura ochronna ze stali ocynkowanej do mechanicznego zabezpieczenia instalacji

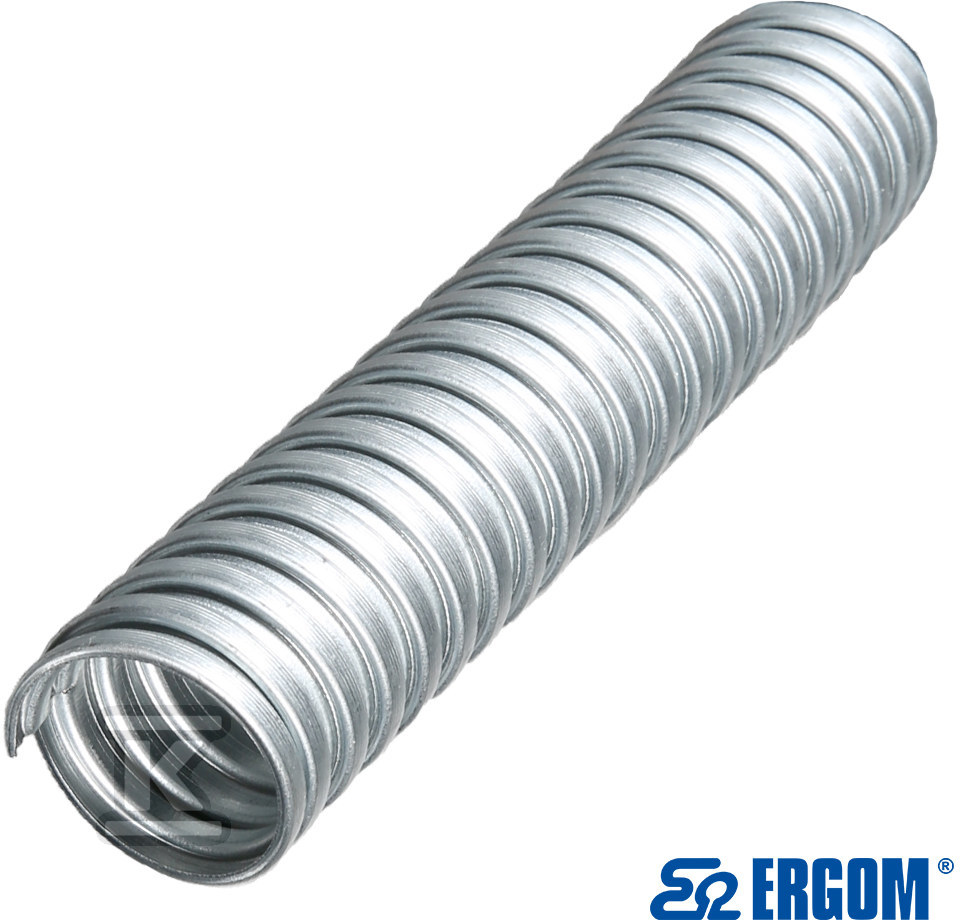

Rura typu WO 75 to elastyczny peszel metalowy wykonany ze stali ocynkowanej, przeznaczony do ochrony przewodów i kabli przed uszkodzeniami mechanicznymi. Konstrukcja bez osłony dodatkowej zapewnia swobodę prowadzenia w ciasnych trasach, a jednocześnie zachowuje odporność na odkształcenia. Dzięki zakresowi temperatur pracy od -80 °C do 300 °C sprawdza się w instalacjach narażonych na skrajne warunki termiczne, w tym przy krótkotrwałym kontakcie z gorącą wodą, parą lub tzw. liźnięciem płomienia. Rura nie rozprzestrzenia płomienia i jest halogen free.

Konstrukcja i właściwości mechaniczne

Wykonanie ze stali ocynkowanej zapewnia podstawową ochronę antykorozyjną w typowych warunkach montażowych. Średnica wewnętrzna wynosi 77 mm, średnica zewnętrzna ok. 81 mm, co pozwala na swobodne wprowadzenie wiązek przewodów o znacznej średnicy. Masa liniowa to ok. 1,8 kg/m.

Elastyczność jest zbalansowana z wytrzymałością mechaniczną:

• wytrzymałość na ściskanie 1250 N, klasa 4 wg PN-EN 61386-1
• wytrzymałość na rozciąganie 500 N
• udźwig 450 N
• statyczny promień gięcia 175 mm

Taki promień gięcia umożliwia prowadzenie rury w łukach bez ryzyka trwałego odkształcenia. Stopień ochrony IP40 wg EN 60529 oznacza zabezpieczenie przed ciałami stałymi o wielkości powyżej 1 mm, bez deklarowanej ochrony przed wnikaniem wody. Rura nie posiada właściwości elektrycznych w rozumieniu ekranowania i nie jest przeznaczona do zastosowań Ex.

Zastosowanie i warunki pracy

Peszel WO 75 jest stosowany przede wszystkim jako osłona mechaniczna. Chroni przed zgnieceniem, przetarciem i przypadkowym uszkodzeniem podczas montażu i eksploatacji.

Zakres temperatur pracy -80 °C do 300 °C pozwala na montaż w środowiskach chłodniczych oraz w pobliżu źródeł ciepła. Producent wskazuje przydatność przy krótkotrwałym kontakcie z przewodami z gorącą wodą lub parą, a także przy ekspozycji na otwarte źródło ciepła w formie liźnięcia płomieniem. Materiał jest halogen free, co ogranicza emisję gazów halogenowych w przypadku oddziaływania wysokiej temperatury.

Odporność korozyjna oceniana jest jako 1, słaba, wg PN-EN 61386-1, dlatego w środowiskach agresywnych chemicznie wymagana jest dodatkowa ocena warunków eksploatacji. Rura nie jest przeznaczona do zastosowań w strefach Ex i nie posiada certyfikatu UL.

Zgodność z normami i parametry eksploatacyjne

Produkt jest zgodny z wymaganiami normy PN-EN 61386-23 dla rur elastycznych oraz EN 60529 w zakresie stopnia ochrony IP40. Klasyfikacja mechaniczna obejmuje wytrzymałość na ściskanie 1250 N i odporność korozyjną 1 wg PN-EN 61386-1.

Brak osłony zewnętrznej i wewnętrznej upraszcza montaż i czyszczenie wnętrza rury. Ocynkowana powierzchnia ogranicza korozję w warunkach suchych i umiarkowanie wilgotnych.
