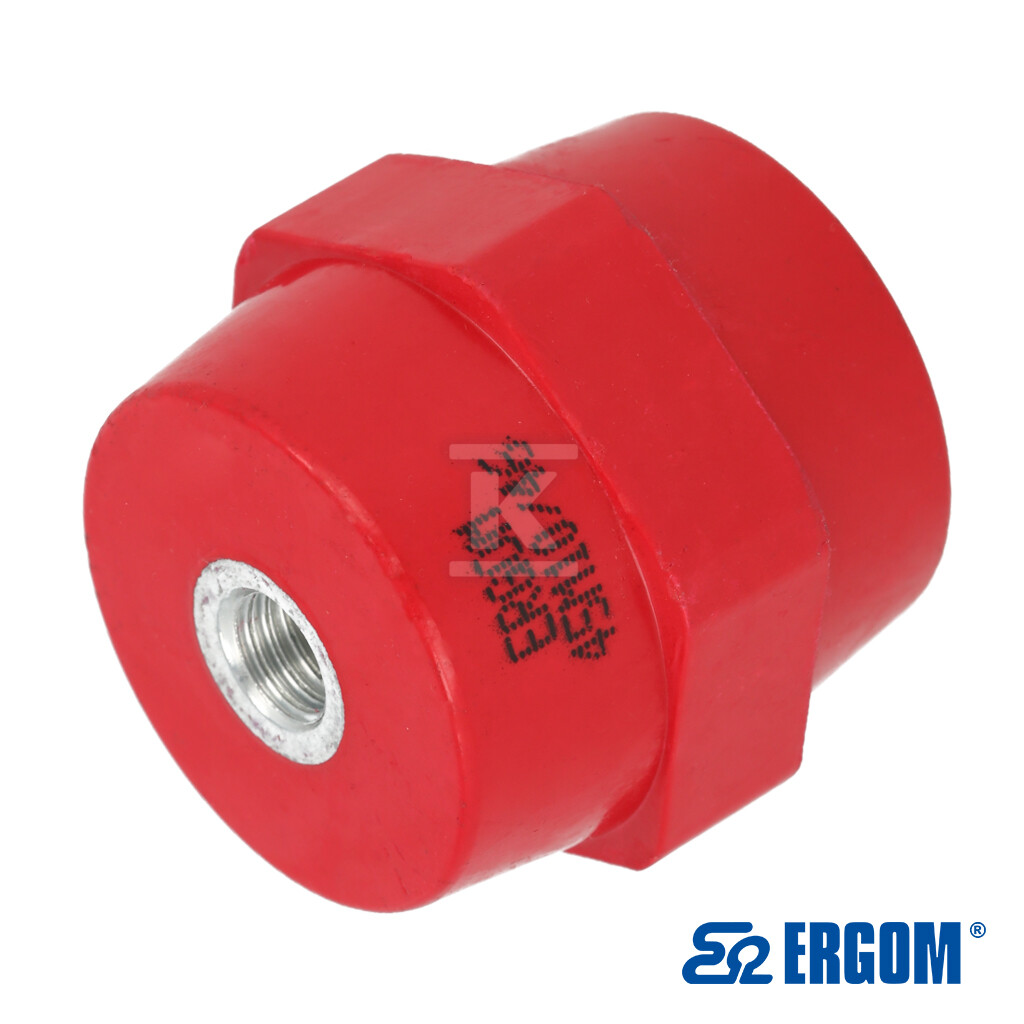

Izolator wsporczy IWN2-45M10/46 R32RZ-06010101901

Izolator wsporczy nN typu IWN2 przeznaczony do mocowania szyn prądowych w rozdzielnicach nN oraz szafach sterowniczych. Wzmocniona konstrukcja serii IWN2 zapewnia podwyższoną wytrzymałość mechaniczną oraz wymagane parametry izolacyjne dla instalacji niskiego napięcia.

Korpus wykonany z poliestru wzmacnianego włóknem szklanym (20%).

Wkład gwintowany (zapraski) wykonany ze stali ocynkowanej zapewnia trwałe połączenie mechaniczne oraz odporność na korozję.

Izolator spełnia wymagania normy PN-E-91062-1:1998 dotyczącej izolatorów wsporczych, a jego parametry umożliwiają stosowanie w rozdzielnicach nN zgodnie z wymaganiami PN-EN 61439-1.

Dane mechaniczne:

• wysokość: 45 mm,

• gwint wewnętrzny: M10,

• wymiar pod klucz: 46 mm,

• wytrzymałość na rozciąganie: 1370 daN,

• wytrzymałość na zginanie: 450 daN,

• wytrzymałość na skręcanie: 50 Nm,

• zalecany moment dokręcenia: 10 Nm,

• temperatura pracy: -40°C ÷ +140°C,

• materiał korpusu: poliester wzmacniany włóknem szklanym (20%),

• wkład gwintowany: stal ocynkowana,

• kolor: RAL 3031.

Dane elektryczne:

• napięcie probiercze Ui < 1000 VAC: 3,5 kV AC,

• napięcie probiercze Ui = 1000–1500 VDC: 3,82 kV DC,

Normy:

• klasa palności: UL 94 V0,

• PN-E-91062-1:1998,

• PN-EN 61439-1:2011 p. 10.9.2.1.
