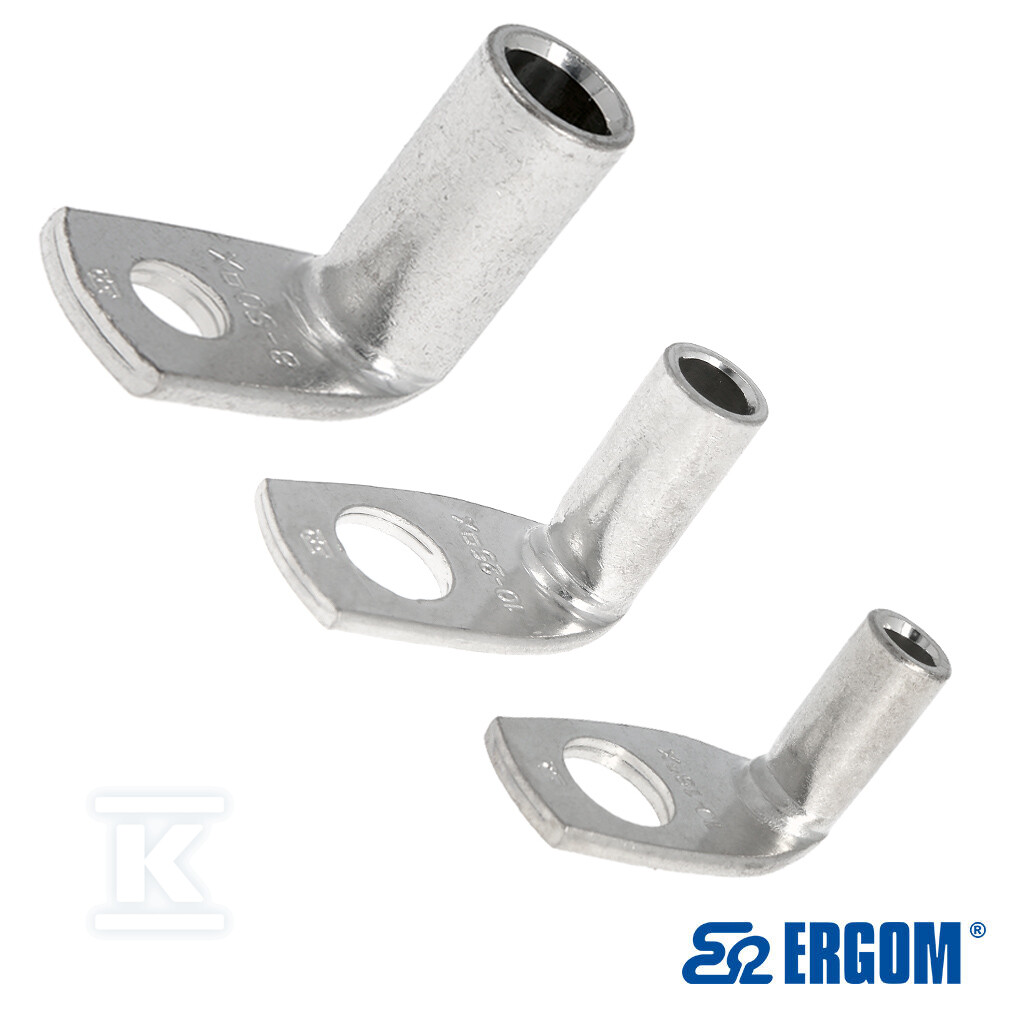

Końcówka rurowa oczkowa miedziana cynowana 90 stopni K90R 50/12 (10 SZT.) E11KM-01040102502

Końcówka kablowa oczkowa rurowa Cu z płetwą pod kątem 90° – cynowana galwanicznie przeznaczona do zaprasowywania przewodów miedzianych w instalacjach niskiego i średniego napięcia. Umożliwia wykonywanie trwałych, niskorezystancyjnych połączeń śrubowych w rozdzielnicach, szafach sterowniczych oraz urządzeniach elektroenergetycznych. Płetwa ustawiona pod kątem 90° ułatwia montaż w miejscach o ograniczonej przestrzeni.

Końcówka wykonana jest z miedzi (Cu) i pokryta warstwą cyny, co zapewnia bardzo dobrą przewodność elektryczną oraz ochronę powierzchni styku przed utlenianiem i korozją. Konstrukcja rurowa umożliwia pełne wprowadzenie żyły przewodu i uzyskanie pewnego oraz powtarzalnego połączenia zaciskanego.

Na płetwie znajdują się oznaczenia przekroju przewodu oraz średnicy otworu montażowego (rozmiaru śruby), co ułatwia identyfikację i prawidłowy dobór elementu podczas montażu.

Uwaga montażowa: Żyły sektorowe (sm) należy przed zaprasowaniem przeformować do kształtu okrągłego. Dla żył klasy 5 o przekrojach od 10 mm2 zaleca się zaprasowywanie metodą „sześciokąt z kłami” przy użyciu matryc typu KP22-FL.

Dane techniczne:

• przekrój znamionowy: 50mm2,
• otwór przyłączeniowy pod śrubę: M12.

Normy i certyfikaty:

• PN-EN 61238-1-1:2020-06,
• PN-EN 61238-1-3:2020-01,
• certyfikat UL E475284.
