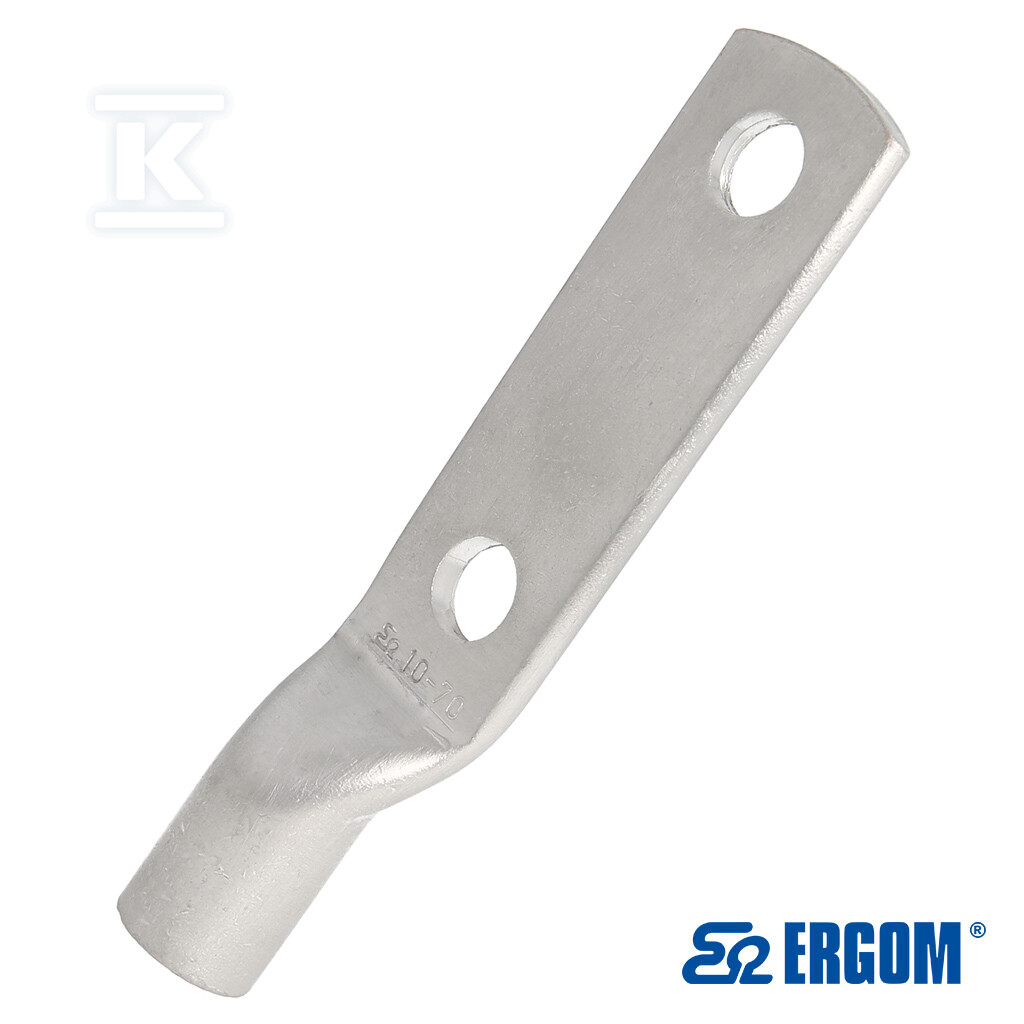

Końcówka rurowa oczkowa miedziana cynowana KOR 70/2x10 E11KM-01020400300

Końcówka kablowa rurowa Cu z dwoma otworami pod śruby – cynowana galwanicznie przeznaczona do zaprasowania przewodów miedzianych w instalacjach niskiego i średniego napięcia. Stosowana do wykonywania trwałych, niskorezystancyjnych połączeń śrubowych w rozdzielnicach, szafach sterowniczych oraz urządzeniach elektroenergetycznych. Wykonana z miedzi (Cu) z galwanicznym pokryciem cyną, co zapewnia bardzo dobrą przewodność elektryczną oraz ochronę powierzchni styku przed utlenianiem i korozją. Konstrukcja rurowa umożliwia pełne wprowadzenie żyły przewodu i uzyskanie pewnego, powtarzalnego połączenia zaciskanego. Na powierzchni płetwy oznaczono przekrój przewodu oraz średnicę otworu montażowego (rozmiar śruby), co ułatwia identyfikację i prawidłowy dobór elementu podczas montażu.

Uwaga montażowa: Żyły sektorowe (sm) należy przed zaprasowaniem przeformować do kształtu okrągłego. Dla żył klasy 5 o przekrojach od 10 mm2 zaleca się zaprasowywanie metodą „sześciokąt z kłami” przy użyciu matryc typu KP22-FL.

Dane techniczne:

• przekrój znamionowy: 70mm2,
• otwór przyłączeniowy pod śrubę: M10,
• rozstaw otworów pod śrubę: 50mm.
