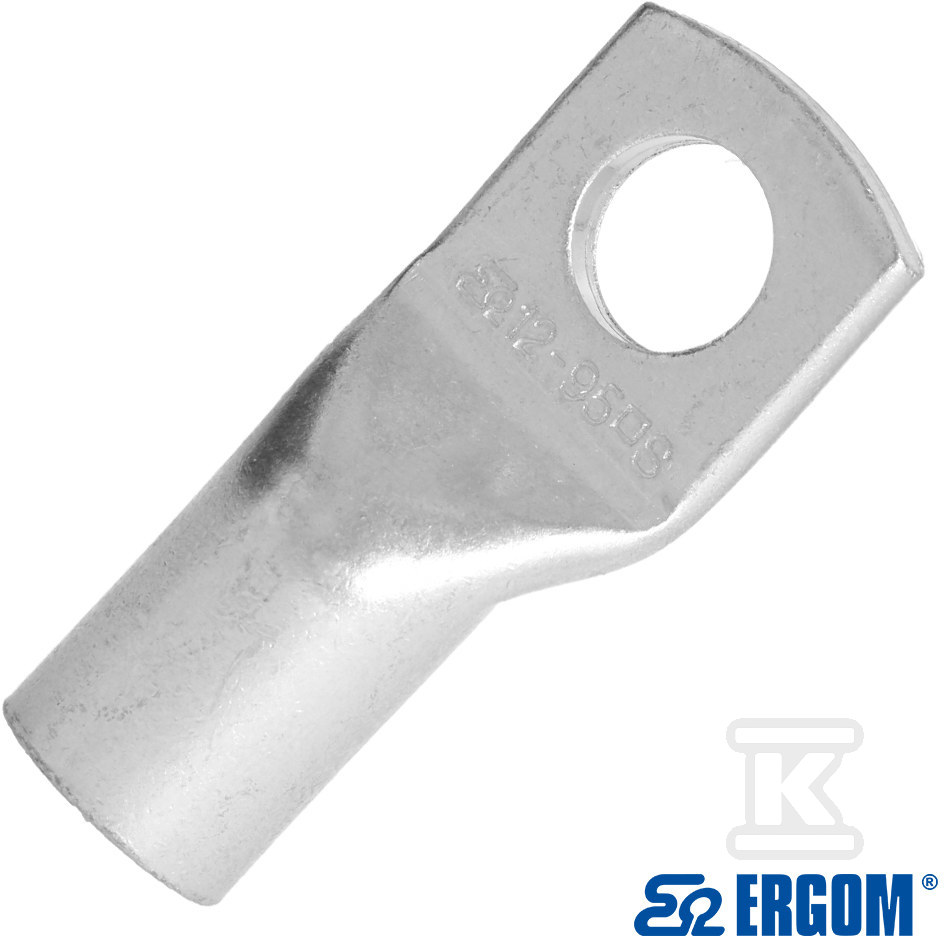

Końcówka kablowa KOR 95/12 E11KM-01020106102

Końcówka oczkowa miedziana cynowana do przewodów 95 mm2 z otworem M12

Końcówka oczkowa rurowa przeznaczona do trwałego połączenia przewodu wielożyłowego o przekroju 95 mm2 z elementem przyłączeniowym o gwincie M12. Wykonanie miedziane z cynowaniem powierzchni zapewnia dobrą przewodność i odporność na korozję w typowych warunkach instalacji elektrycznych. Kształt oczkowy z prostym, poziomym ułożeniem 180° ułatwia prowadzenie przewodu wzdłuż szyny lub konstrukcji bez konieczności dodatkowych gięć.

Konstrukcja i materiał

Rdzeń wykonany jest z miedzi, co przekłada się na niską rezystancję przejścia i stabilność połączenia w obciążeniach ciągłych. Powierzchnia zabezpieczona jest cynowaniem, które ogranicza utlenianie i poprawia lutowalność w miejscu zacisku. Końcówka ma formę oczkową, rurkową, bez izolacji termoplastycznej i bez otworu kontrolnego. Model bez kołnierza pozwala na bezpośrednie dociśnięcie do podkładki i nakrętki, co upraszcza montaż w ciasnych rozdzielnicach. Prosty kąt połączenia 180° w układzie poziomym utrzymuje przewód w jednej płaszczyźnie z punktem mocowania.

Zastosowanie i montaż

Produkt przeznaczony jest do przewodów wielożyłowych o nominalnym przekroju poprzecznym 95 mm2. Otwór mocujący o rozmiarze gwintu metrycznego M12 umożliwia szybkie połączenie z szynami, zaciskami i konstrukcjami wspornymi stosowanymi w rozdzielnicach niskiego napięcia, tablicach energetycznych oraz przyłączeniach maszynowych. Brak izolacji oznacza, że końcówka wymaga dodatkowego zabezpieczenia mechanicznego i izolacyjnego w miejscu wprowadzenia do rozdzielnicy, zgodnie z zasadami sztuki instalacyjnej. Montaż odbywa się poprzez wsunięcie odizolowanego końca żył w rurkę końcówki i trwałe zaciskanie odpowiednim narzędziem, a następnie dociągnięcie śruby M12 z podkładką.

Parametry mechaniczne i elektryczne

Nominalny przekrój poprzeczny 95 mm2 odpowiada typowym zastosowaniom w obwodach o dużym prądzie znamionowym. Gwint przyłącza M12 zapewnia powtarzalny moment dokręcania i stabilność połączenia śrubowego. Połączenie w układzie prostym 180° ogranicza naprężenia mechaniczne na żyłach przy prowadzeniu przewodu równolegle do powierzchni montażowej. Brak izolacji i otworu kontrolnego upraszcza konstrukcję i zmniejsza gabaryty, co jest istotne w gęsto upakowanych rozdzielnicach.

Zgodność i bezpieczeństwo

Końcówka posiada oznaczenie CE, potwierdzające zgodność z wymaganiami norm UE dotyczącymi bezpieczeństwa wyrobów elektrycznych. Producentem jest Zakład Aparatury Elektrycznej ERGOM Sp. z o.o. z Łodzi. Zalecane jest stosowanie końcówki zgodnie z instrukcją montażu i z użyciem narzędzi do zaciskania przewidzianych dla przekroju 95 mm2, co zapewnia zachowanie parametrów elektrycznych i mechanicznych połączenia w całym okresie eksploatacji.
